Главная - Запчасти SHANTUI - Запчасти дорожного катка SHANTUI SR20

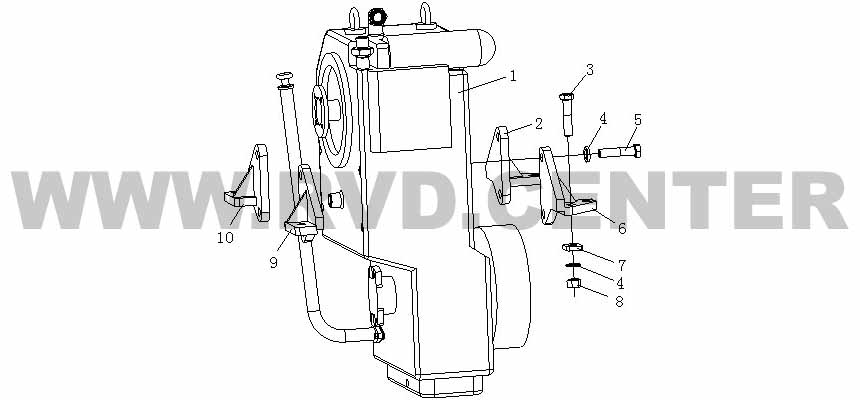

1. Коробка переключения передач



Каталожный номер Описание Количество
1 263-15-01000 Powershift transmission 1
2 263-15-02000 Bracket 1
3 01010-52085 Bolt M20*85 4
4 01643-32060 Washer 20 12
5 01010-52050 Bolt M20*50 8
6 263-15-05000 Bracket 1
7 263-15-00001 Washer 4
8 01580-12021 Nut M20 4
9 263-15-04000 Bracket 1
10 263-15-03000 Bracket 1

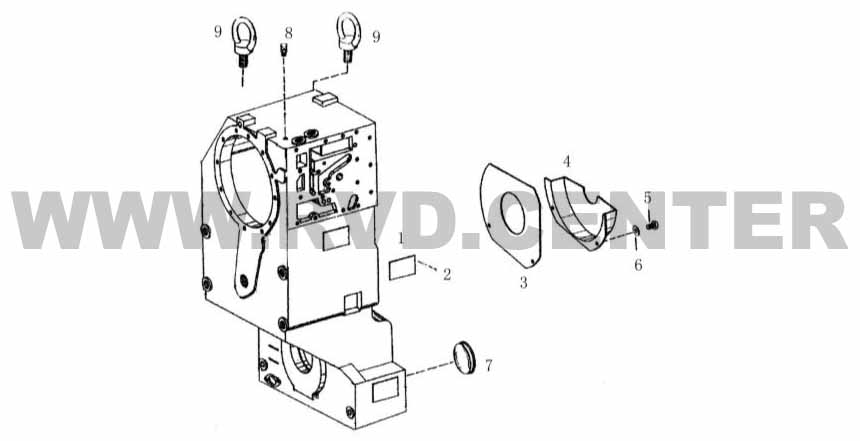

2. Корпус КПП BYD3313


Каталожный номер Описание Количество
1 BD13-00001 Housing 1
2 BD13-00016 Nameplate 1
3 BD13-00012 Oil baffle plate 1 1
4 BD13-00013 Oil baffle plate 2 1
5 GB/T5781-2000 Bolt M8X16 2
6 GB/T95-1985 Washer 2
7 BD13-00017 Baffle 2
8 07030-01030 Breather cap 1
9 GB/T825-1988 Screw M16 2

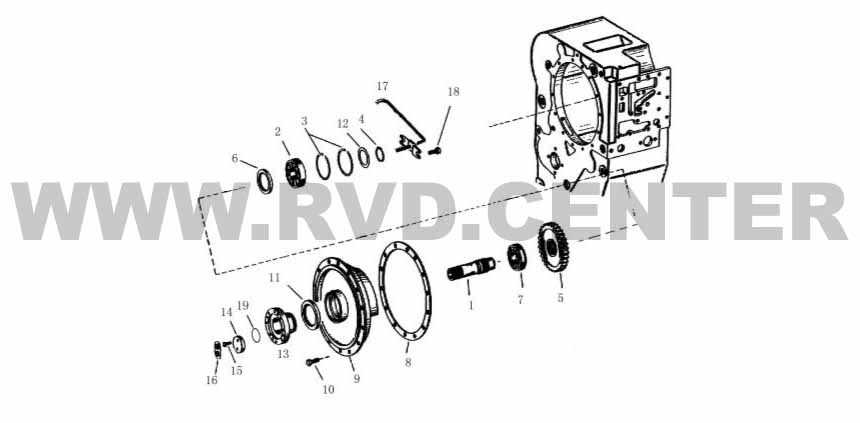

3. Входной вал в сборе


Каталожный номер Описание Количество
1 BD13-01008 Input shaft 1
2 GB277-82-50308 Ball bearing 1
3 GB305-89 Limit plate 90/96.5 1
4 GB894.1-86 Retaining ring for shaft 40 1
5 BD13-01004 Input gear 1
6 BD13-01005 Spacer 1
7 GB/T283-94-NJ209E Roller bearing 1
8 BD13-00015 Gasket 1
9 BD13-01003 Input cover 1
10 GB/T5781-2000 Bolt M10X30 11
11 07012-00058 Sealing ring for shaft 1
12 BD13-01006(01007) Regulating shim 4
13 BD13-01001 Input flange 1
14 BD13-01001 Pressure pad 1
15 GB/T5781-86 Bolt M8X20 2
16 GB95-85 Bolt retainer 2
17 BD13-01100 Shower oiling pipe assembly 1
18 GB/T5781-86 Bolt M6X10 2
19 GB/T3452.1-1988 O-ring 38.7X3.55 1

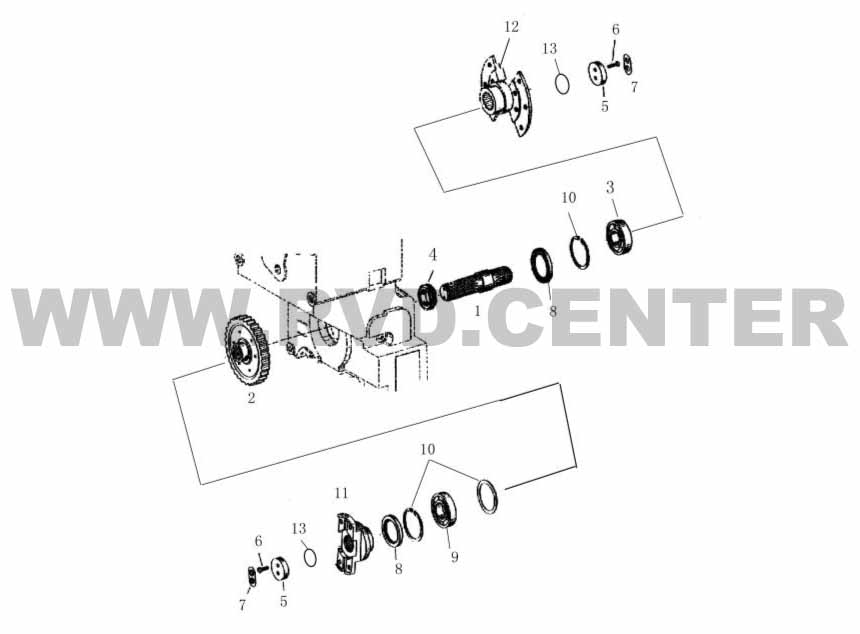

4. Выходной вал в сборе


Каталожный номер Описание Количество
1 BD13-00007 Output shaft 1
2 BD13-00006 Output gear 1
3 GB/T283-1994 Ball bearing NJ213E 1
4 BD13-00011 Cover 2
5 BD13-00008 Press plate 2
6 GB/T5781-2000 Bolt M10X40 4
7 BD13-00009 Bolt retainer 2
8 GB13871-1992 Sealing ring FW90X120 2
9 GB/T276-1994 Roller bearing 6311 1
10 GB/T893.2-1986 Retaining ring 120 3
11 BD13-00014 Output flange 1
12 BD13-00010 Output flange 1
13 GB/T3452.3-1988 O-ring 46.2X5.3 2

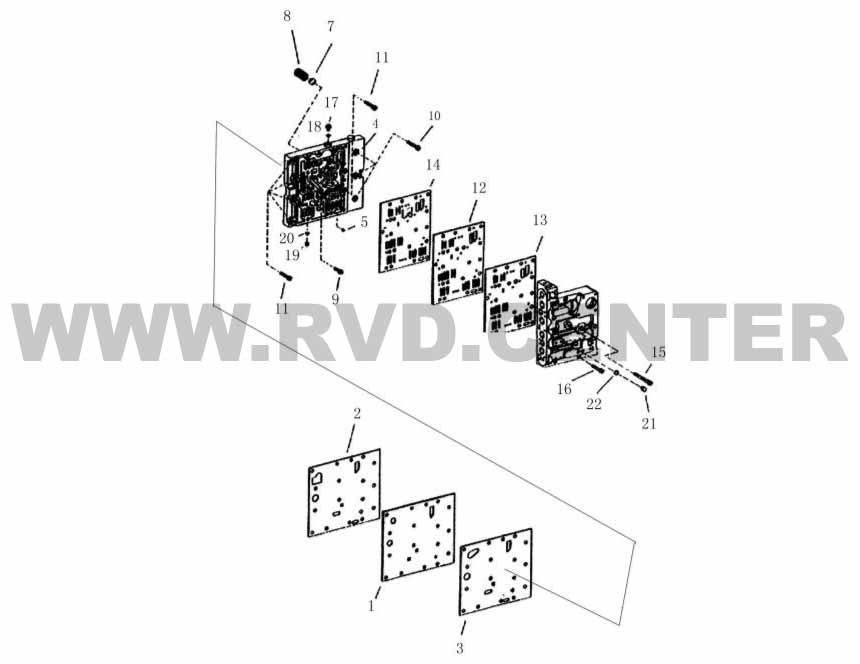

5. Клапан переключения скоростей


Каталожный номер Описание Количество
1 4642 306 464 Lower baffle 1
2 4644 306 464 Sealing pad 1
3 4644 306 466 Sealing pad 1
4 4642 306 149 Plate 1
5 4642 306 089 Throttle nozzle 1
6 GB/T308-1989 Steel ball 2
7 0732 041 226 Spring 2
8 GB/T70-1985 Bolt 3
9 GB/T70-1985 Socket screw M8*35 3
10 GB/T70-1985 Socket screw M8*35 6
11 4642 306 163 Upper baffle 1
12 4642 306 318 Sealing pad 1
13 4642 306 320 Sealing pad 1
15 GB/T70-1985 Socket screw M8*45 10
16 GB/T70-1985 Socket screw M8*45 6
17 JB/T1000-1977 Plug screw M10*1 1
18 Q20-03 Copper washer 10 1
19 0631 610 025 Set screw M10*10-10.9 1
20 Q20-03 Copper washer 10 1
21 JB/T1000-1977 Plug screw M10*1 1
22 Q20-03 Copper washer 10 1

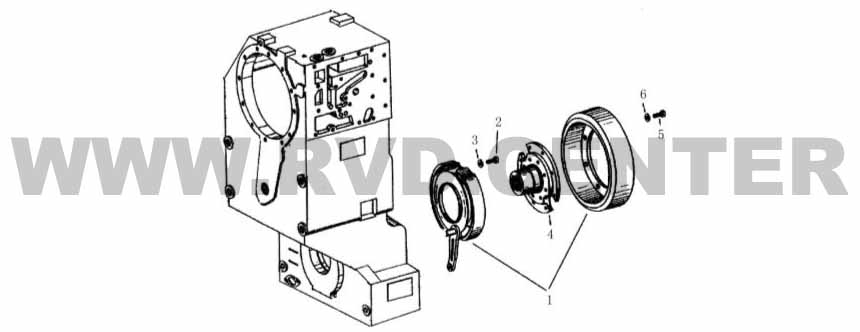

6. Горный тормоз


Каталожный номер Описание Количество
1 BD13-10000 Parking Brake 1
2 GB/T5781-2000 Bolt M14X30 4
3 GB/T93-1987 Washer 14 4
4 BD13-00010 Parking Brake flange 1
5 GB/T5781-1986 Bolt M10X25 8
6 GB/T93-1987 Washer 10 8

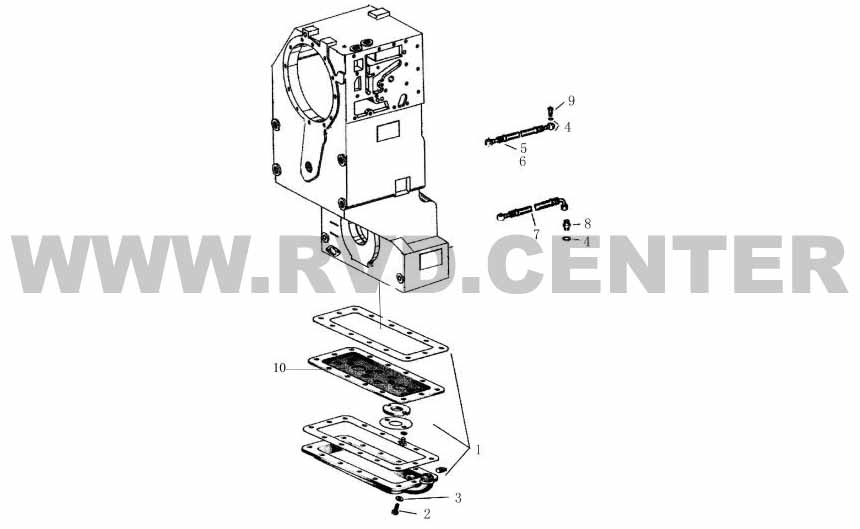

7. Поддон КПП


Каталожный номер Описание Количество
1 BD13-11000 Oil tank assy. 1
2 GB/T5781-2000 Bolt M10X30 14
3 GB/T93-1987 Washer 10 14
4 07003-01621 Copper washer (t=1.5) 16
5 BD13-06000 Hose tube 3
6 BD13-07000 Hose tube 1
7 BD13-08000 Hose tube 1
8 BD13-00005 Adaptor 9
9 BD13-00004 Hollow bolt 6
10 BD13-11100 bracket 1

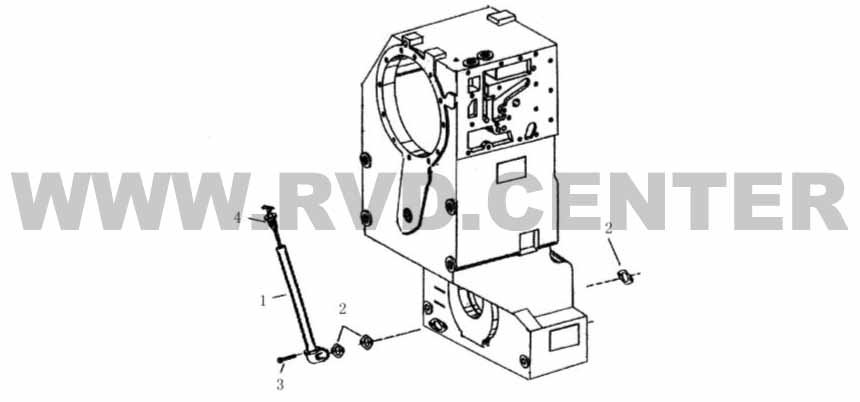

8. Масляный трубопровод


Каталожный номер Описание Количество
1 BD13-13000 Oiling pipe assy. 1
2 BD13-00018 Gasket 2
3 GB/T5781-2000 Bolt M8X25 2
4 BD13-12000 Dipstick assembly 1

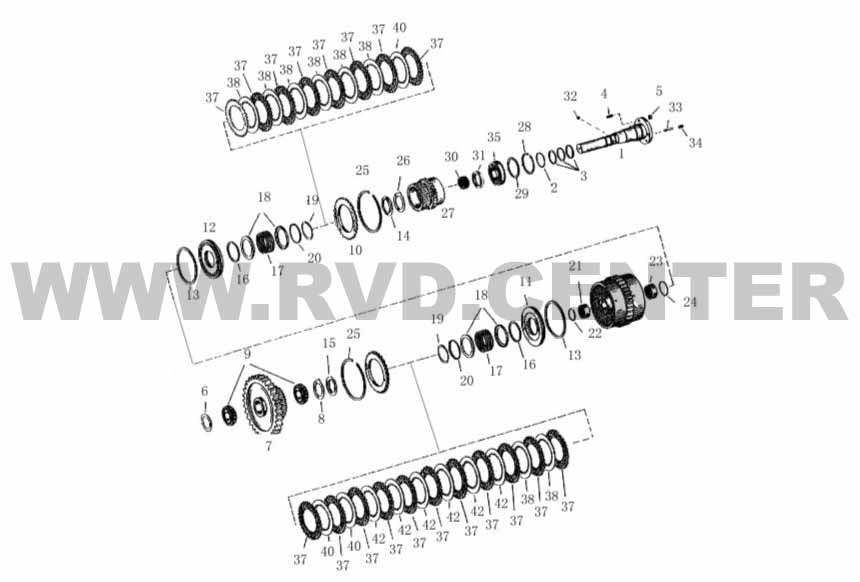

9. Пакет переключения первой передачи


Каталожный номер Описание Количество
1 BD13-02006 Вал первой передачи 1
2 07000-13048 O-ring 1
3 BD13-02007 Sealing ring 3
4 GB/T901 –1988 Stud M8X18 3
5 GB/T6170-2000 Nut M8 3
6 BD13-02011 Regulating shim 1
7 BD13-02001 Gear 1
8 BD13-02010 Thrust washer 1
9 BD13-02100 Bearing 1
10 BD13-02013 Press board 2
11 BD13-02019 Piston 1
12 BD13-02019 Piston 1
13 BD13-02020 Sealing ring 2
14 BD13-02022 Limit plate 1
15 BD13-02009 Limit plate 1
16 BD13-02018 Sealing ring 2
17 BD13-02002 Pressured spring 2
18 BD13-02003 Guided ring 4
19 GB/T894.2 Retaining ring 58 2
21 GB/T290-1998 Needle bearing HK3520 1
22 BD13-02008 Retaining ring 1
23 GB/T290-1998 Needle bearing HK4018 1
24 BD13-02021 Retaining ring 1
25 BD13-02014 Flexible retaining ring 2
26 BD13-02023 Thrust washer 1
27 BD13-02025 Gear 1
28 GB/T893.1-1986 Flexible retaining ring 75 1
30 JB/T7918-1997 Needle bearing 1
31 BD13-02024 Cover 1
32 GB308-89 Steel ball 10 2
33 BD13-02026 Straight pin 2
34 BD13-02027 Screw 2
35 GB/T276-1994 Ball bearing 6009 1
37 BD13-02200 Ex. friction disc 20
38 BD13-02015 In. friction disc S=1.5 9
39 BD13-02300 Clutch assembly 1
40 BD13-02016 In. friction disc S=2.5 3
42 BD13-02017 Ex. friction disc S=2 6

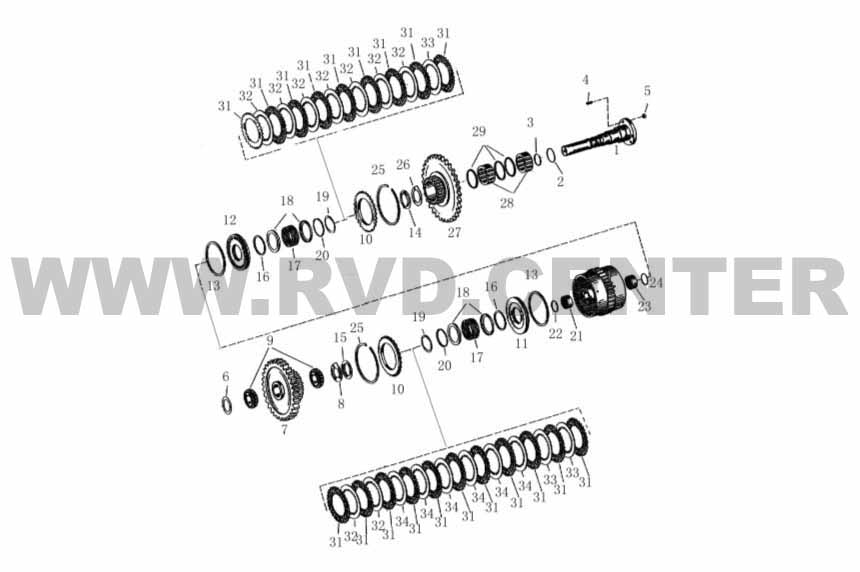

10. Пакет переключения второй передачи


Каталожный номер Описание Количество
1 BD13-03001 Вал второй передачи 1
2 07000-13048 O-ring 1
3 BD13-02007 Sealing ring 3
4 GB/T901 –1988 Stud M8X18 3
5 GB/T6170-2000 Nut M8 3
6 BD13-02011 Regulating shim 1
7 BD13-02001 Gear 1
8 BD13-02010 Thrust washer 1
9 BD13-02100 Bearing 1
10 BD13-02013 Press board 2
11 BD13-02019 Piston 1
12 BD13-02019 Piston 1
13 BD13-02020 Sealing ring 2
14 BD13-02022 Limit plate 1
15 BD13-02009 Limit plate 1
16 BD13-02018 Sealing ring 2
17 BD13-02002 Pressured spring 2
18 BD13-02003 Guided ring 4
19 GB/T894.2 Retaining ring 58 2
21 GB/T290-1998 Needle bearing HK3520 1
22 BD13-02008 Retaining ring 1
23 GB/T290-1998 Needle bearing HK4018 1
24 BD13-02021 Retaining ring 1
25 BD13-02014 Flexible retaining ring 2
26 BD13-02023 Thrust washer 1
27 BD13-03200 Gear 1
28 BD13-03100 Roller set 2
29 BD13-03002 Retaining ring 3
30 BD13-02300 Clutch assembly 1
31 BD13-02200 Ex. friction disc 20
32 BD13-02015 In. friction disc S=1.5 9
33 BD13-02016 In. friction disc S=2.5 3
34 BD13-02017 In. friction disc S=2 6

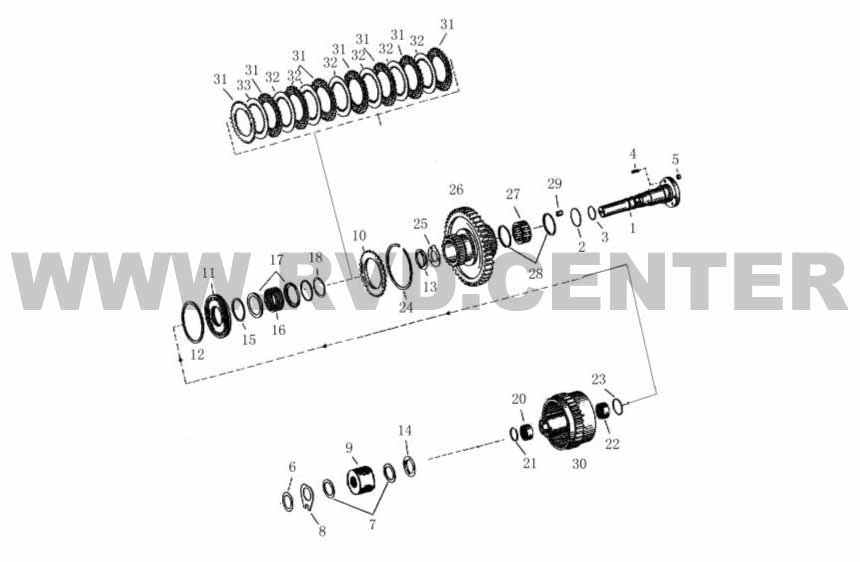

11. Пакет переключения третьей передачи


>
Каталожный номер Описание Количество
1 BD13-04001 Вал третьей передачи 1
2 07000-13048 O-ring 1
3 BD13-02007 Sealing ring 2
4 GB/T901 –1988 Stud M8X18 3
5 GB/T6170-2000 Nut M8 3
6 BD13-02012 Regulating shim 1
7 BD13-04004 Thrust washer 2
8 BD13-04002 shim 1
9 BD13-04003 Cover 1
10 BD13-02013 Press board 1
11 BD13-02019 Piston 1
12 BD13-02020 Sealing ring 1
13 BD13-02022 Limit plate 1
14 BD13-02009 Limit plate 1
15 BD13-02018 Sealing ring 1
16 BD13-02002 Pressured spring 1
17 BD13-02003 Guide ring 2
18 GB/T894.2 Retaining ring 58 1
20 GB/T290-1998 Needle bearing HK3520 1
21 BD13-02008 ring 1
22 GB/T290-1998 Needle bearing HK4018 1
23 BD13-02021 ring 1
24 BD13-02014 ring 1
25 BD13-02023 Thrust washer 1
26 BD13-04200 Gear 1
27 BD13-03100 Roller bearing 1
28 BD13-03002 Ring 1
29 BD13-04005 Roller 12
30 BD13-04100 Clutch assembly 1
31 BD13-02200 Ex. friction disc 9
32 BD13-02015 In. friction disc S=1.5 7
33 BD13-02016 In. friction discS=2.5 1

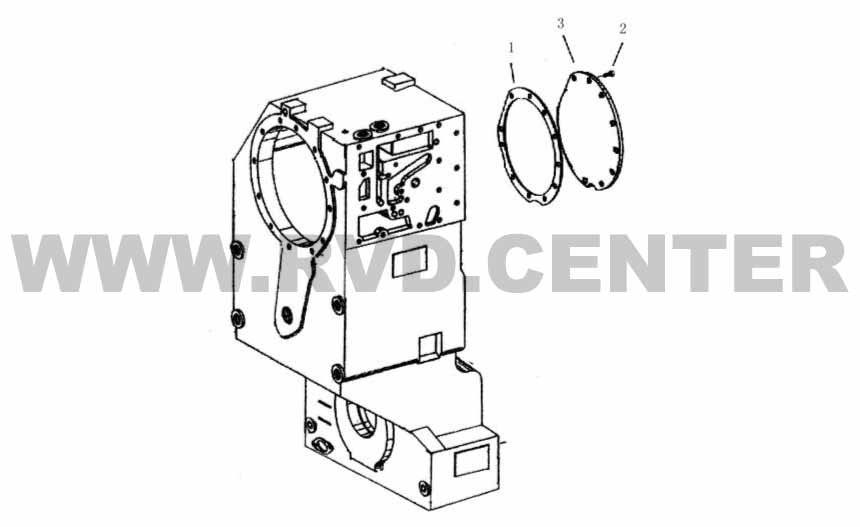

12. Запчасти PTO1


Каталожный номер Описание Количество
1 BD13-00002 Gasket 1
2 GB/T5481-2000 Bolt M8x20 12
3 BD13-00003 Cover 1

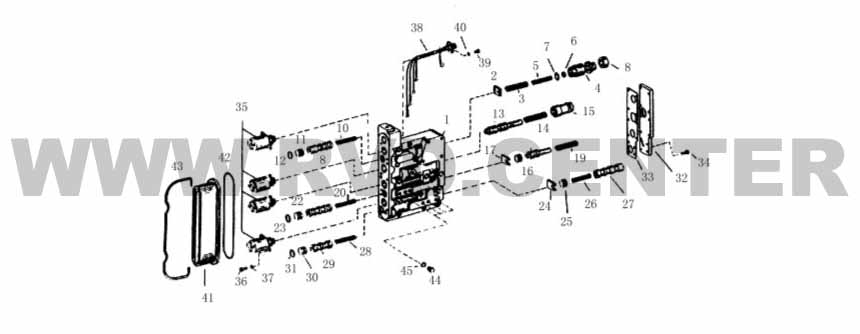

13. Клапан управления


Каталожный номер Описание Количество
1 4642 306 152 Valve body 1
2 4620 306 248 Locking plate 1
3 0732 040 838 Spring 1
4 4620 306 245 Valve core 1
5 0732 040 837 Spring 1
6 0730 061 778 Screw – in sleeve 1
7 0769 120 747 Shim 6
8 4620 306 247 Bushing 1
9 4642 306 094 Valve core 1
10 0732 041 254 Spring 1
11 4620 306 252 Backing pin 1
12 0634 303 118 O-ring 1
13 4620 306 413 Valve core 1
14 0732 041 390 Backing pin 1
15 4620 306 414 Fixed plate 1
16 4644 306 549 Valve core 1
17 4644 306 241 Fixed plate 1
18 4620 306 255 Valve core 1
19 0732 041 154 Spring 1
20 0732 041 254 Spring 1
21 4642 306 093 Valve core 1
22 4620 306 252 Backing pin 1
23 0643 303 118 O-ring 1
24 4642 306 049 Locking plate 1
25 4644 306 549 Backing pin 1
26 0732 041 254 Spring 1
27 4642 306 095 Valve core 1
28 0732 041 254 Spring 1
29 4642 306 096 Valve core 1
30 4620 306 252 Backing pin 1
31 0643 303 118 O-ring 1
32 4620 306 415 Cover 1
33 4620 306 479 Gasket 1
34 GB/T5783-1987 Hex. Bolt M8*18 11
35 0510 315 338 Solenoid valve 4
36 GB/T70-1985 Socket bolt M5*12 8
37 GB/T859-1987 Spring washer 8
38 4620 206 019 Cable set 1
39 GB/T65-1985 Slotted screw M4*12 4
40 GB/T860-1988 Saddle flexible washer 4
41 4620 306 259 Solenoid valve box 1
42 0634 303 951 O-ring 1
43 4620 306 241 Clamp 1
44 JB/T1000-1977 Plug M10*1 6
45 Q20-03 Copper washer A10*13.5 6

Прочие запчасти КПП BYD3313

Каталожный номер Описание Количество
1 6006 030 818 H Speed selector SG-3SN2/A 1
2 6029 204 526 Cable L=2.0m 1

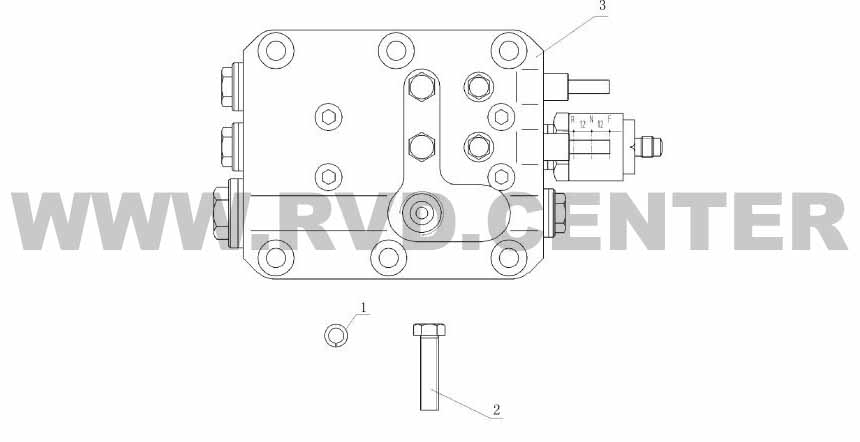

14. Клапан управления для модели SR20M-2


Каталожный номер Описание Количество
1 GB/T5781-2000 Bolt M12X100 6
2 GB/T93-1987 Gasket 6
3 BD13-14000 Valve 1

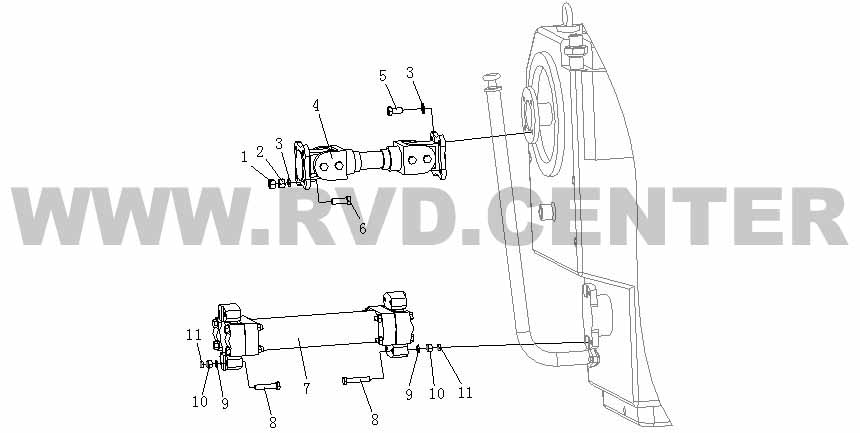

15. Карданные валы



Каталожный номер Описание Количество
1 01582-11210 Nut 8
2 01583-51207 Nut M12*1.5 4
3 01643-51232 Washer 12 8
4 263-12-01000 Вал карданный 1
5 GB/T32.3-1998 Bolt M12*1.5*25 4
6 01090-51245 Bolt 4
7 263-12-02000 Shaft joint 1
8 01090-51055 Bolt M10*1.25*55 8
9 01643-51032 Washer 10 8
10 01582-11008 Nut M10*1.25 8
11 01583-51006 Nut M10*1.25 8

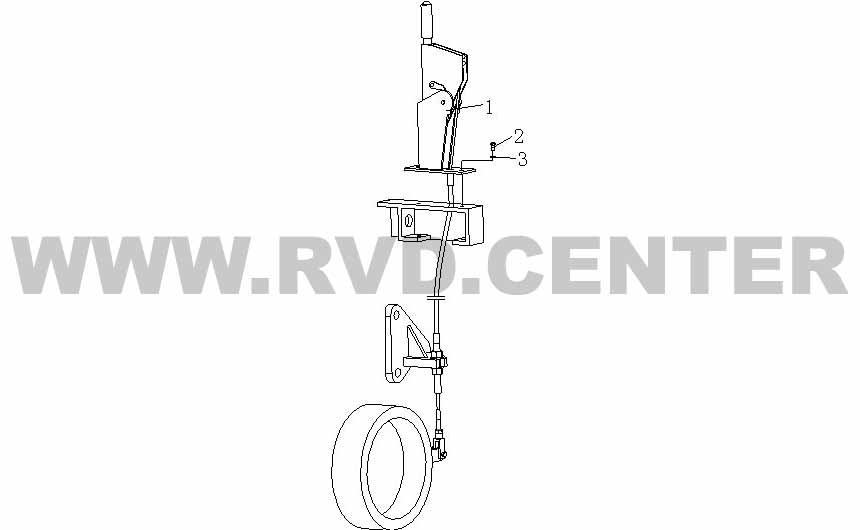

16. Тормозная система (крепление горного тормоза)



Каталожный номер Описание Количество
1 263-17-01000 Brake lever 1
2 01010-50825 Bolt M8*25 2
3 01643-30823 Washer 8 2

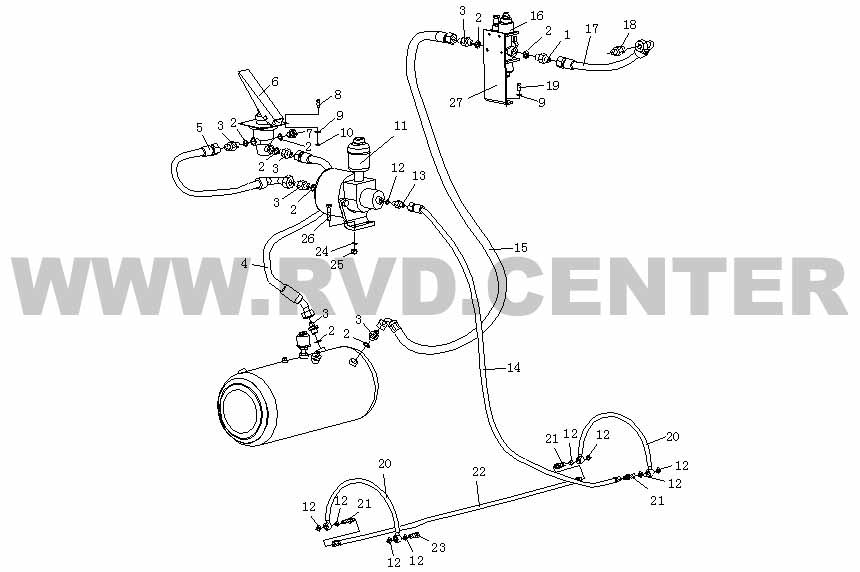

17. Тормозная система катка


Каталожный номер Описание Количество
1 07211-91522 adapter 1
2 07005-02216 Seal gasket 22 8
3 263-77-00001 Adapter 7
4 263-77-04000 Hose 1
5 263-77-01000 Hose 1
6 263-77-02000 Brake valve 1
7 263-77-00007 Plug 1
8 01010-50830 Bolt 4
9 01643-30823 Washer 8 6
10 01580-10806 Nut M8 4
11 263-77-03000 Air pump 1
12 07005-01212 Seal gasket 12 9
13 263-77-00002 Adapter 1
14 263-77-05000 Hose 1
15 263-77-06000 Hose 1
16 263-77-09000 Oil water separator 1
17 263-77-07000 Hose 1
18 07213-91521 Adapter 1
19 01010-50816 Bolt M8×16 2
20 263-77-08000 Hose 2
21 263-77-00004 Adapter 3
22 263-77-10000 Hose 1
23 263-77-00005 Bolt 1
24 01643-31232 Washer 12 2
25 01580-11210 Nut 2
26 01010-51240 Bolt M12×40 2
27 263-77-00003 Plate 1

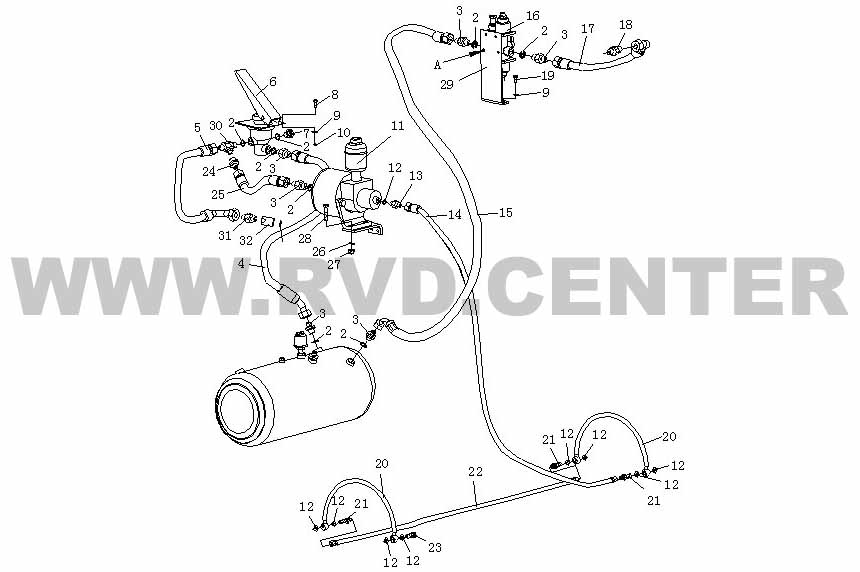

18. Тормозная система катка модели SR20M-2



Каталожный номер Описание Количество
1 07005-01412 Seal gasket 14 2
2 07005-02216 Seal gasket 22 8
3 263-77-00001 Adapter 6
4 263-77-04000 Hose 1
5 263-77-11000 Hose 1
6 263-77-12000 Brake valve 1
7 263-77-00007 Plug 1
8 01010-50830 Bolt M8*30 4
9 01643-30823 Washer 8 6
10 01580-10806 Nut M8 4
11 263-77-03000 Air pump 1
12 07005-01212 Seal gasket 12 9
13 263-77-00002 Adapter 1
14 263-77-05000 Hose 1
15 263-77-06000 Hose 1
16 263-77-09000 Oil water separator 1
17 263-77-16000 Hose 1
18 263-77-00008 Adapter 1
19 01010-50816 Bolt M8*16 2
20 263-77-08000 Hose 2
21 263-77-00004 Adapter 3
22 263-77-10000 Hose 1
23 263-77-00005 Bolt 1
24 263-77-14000 Adapter 2
25 263-77-01000 Hose 1
26 01643-31232 Washer 12 2
27 01580-11210 Nut M12 2
28 01010-51240 Bolt M12*40 2
29 263-77-00003 Plate 1
30 263-77-13000 Adapter 1
31 263-77-00011 Adapter 1
32 263-77-00010 Set 1

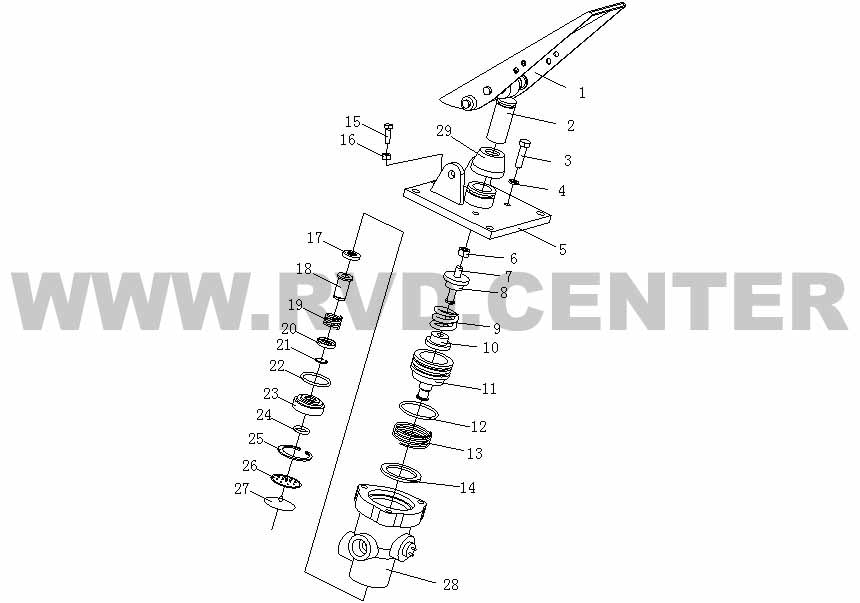

19. Педаль тормоза в сборе с клапаном


Каталожный номер Описание Количество
1   Plate 1
2   Mandrill 1
3   Bolt 3
4   Washer 3
5   Pedestal 1
6   Nut 1
7   Bolt 1
8   Cover top 1
9   Spring 1
10   Cover low 1
11   Plug 1
12   O-ring 1
13   Spring 1
14   Washer 1
15   Bolt 1
16   Nut 1
17   Rubber sheath 1
18   Valve 1
19   Spring 1
20   Cover 1
21   Snap ring 1
22   O-ring 1
23   Pedestal 1
24   O-ring 1
25   Snap ring 1
26   Plug 1
27   Plug 1
28   Case 1
29   Dustproof sheath 1

20. Масло-влагоотделитель

Каталожный номер Описание Количество
1   O-ring 1
2   O-ring 1
3   O-ring 1
4   O-ring 1
5   O-ring 1
6   O-ring 1

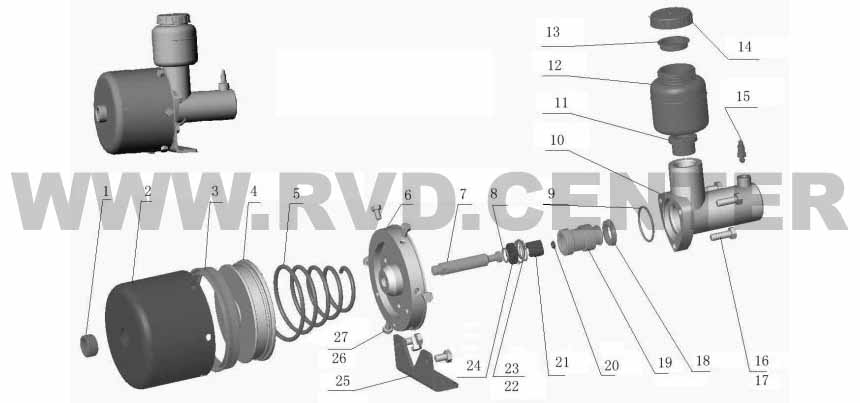

21. Пневмогидравлический усилитель тормозов (ПГУ)



Каталожный номер Описание Количество
1 150-3519014 Nut 1
2 ZL20A-3510011 Body, cylinder 1
3 ZL20A-3510021   Washer 1
4 ZL20A-3510022 Piston 1
5 XM60-3510035 Spring 1
6 ZL20A-3510033 Cover 1
7 ZL20A-3510023 rod 1
8 GB3452.1-92 O-ring 1
9 ZL20A-3510034 O-ring 1
10 ZL20A-3510035 Body, cylinder 1
11 XM60-3510041 plug 1
12 XM60-3510043 Oil cup 1
13 XM60-3510044 Filter web 1
14 XM60-3510045 Oil cup cover 1
15 TD50A-D-3510037 bolt 1
16 GB5783-86 Bolt 3
17 GB93-87 Washer 3
18 ZL20A-3510041 Adapter 1
19 ZL20A-3510042 piston 2
20 980S-3510115 valve 2
21 XM60-3510071 bracket 3
22 ZL20A-3510032 Washer 1
23 GB893.1-86 Washer 1
24 ZL20A-3510031 Washer 1
25 XM60-3510081 bracket 2
26 GB93-87 Washer 8 2
27 GB5783-86 Bolt M8*16 5

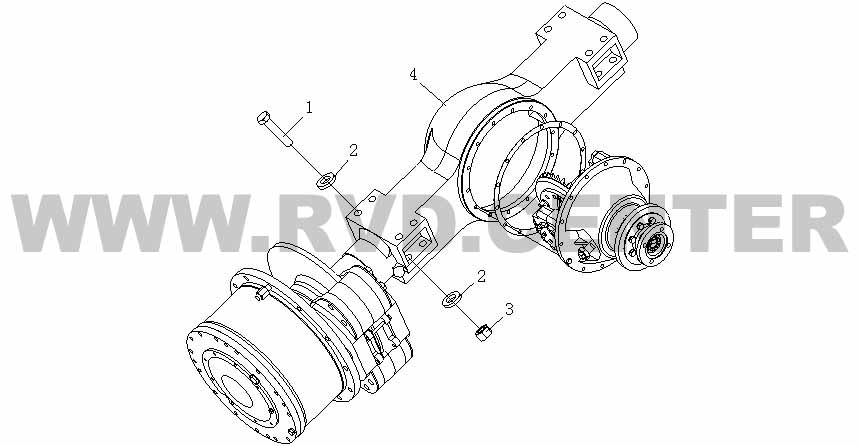

22. Мост в сборе



Каталожный номер Описание Количество
1 01051-82460 Bolt M24*1.5*180 8
2 01643-32472 Washer 24 16
3 01582-12419 Nut M24*1.5 8
4 263-18-01000 Wheel axle PR75.37 1

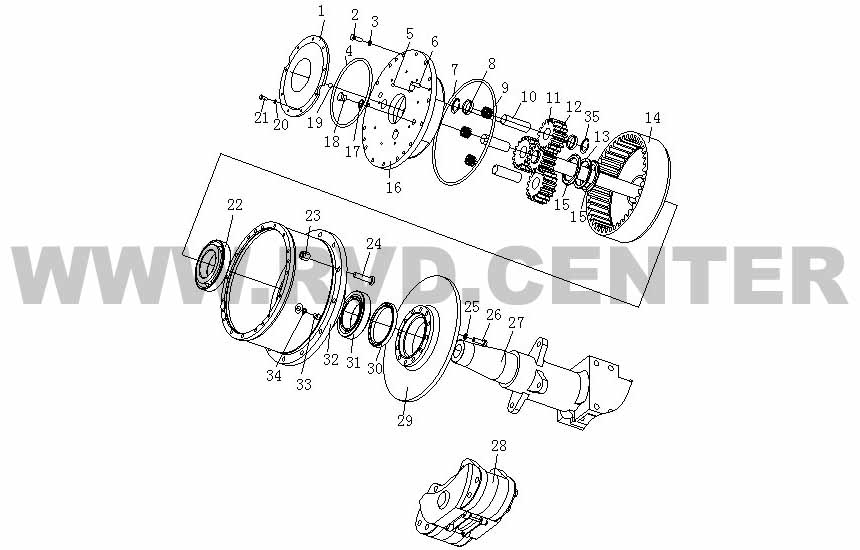

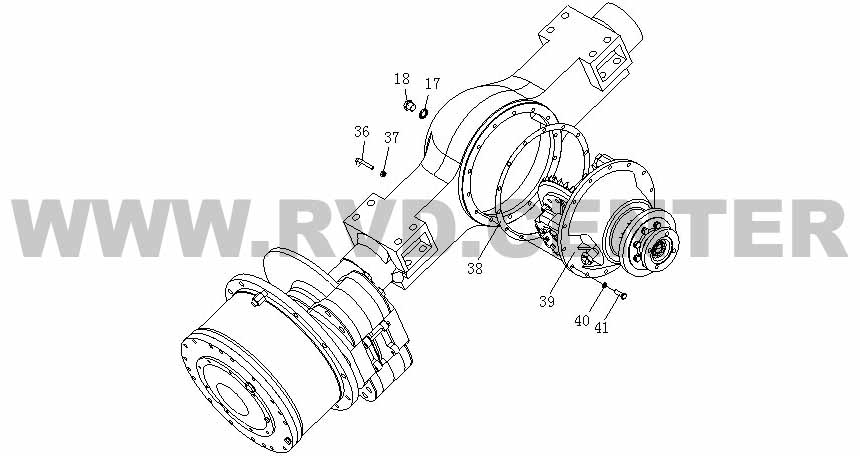

23. Мост и бортовой редуктор



Каталожный номер Описание Количество
1 ZL50-4B Cover 2
2 GB5786-86 Bolt M14*1.5*40 32
3 GB93-87 Washer 14 32
4 GB3452·1-82 O-ring φ265*5.3 2
5 GB308-84 Steel ball φ3/8″ 6
6 ZL50-2 Retaining pin φ14*40 8
7 PR90.20.4-2 O-ring φ380*3.5 2
8 PR90·20·4-15 Spacer sleeve 12
9 GB309-84 Needle φ5*50 186
10 PR90·20·4-8 Shaft 6
11 PR75·37-4 Planet gear 6
12 PR75·37-3 Shaft 2
13 GB858-88 Washer 100 2
14 PR75·37-2 In .Gear 2
15 ZL60·06-37 Nut M100*2 4
16 PR75·37-1 Frame 2
17 JB982-77 Washer 24 5
18 ZL30·06-2 Plug M24*1.5 6
19 GB308-84 Steel ball φ11/16 ″ 6
20 GB93-87 Washer 10 18
21 GB5783-86 Bolt M10*25 18
22 GB297-84 Bearing 7224 2
23 ZL30·06-20 Nut 24
24 ZL30B-19 Bolt 24
25 GB93-87 Washer 16 24
26 GB5786-86 Bolt M16*1.5*55 24
27 PR75·27·2 Case 1
28 ZL30·06·2A Brake assembly 4
29 ZL50-10 Brake plate 2
30 HG4-692-67 Seal SG160*190*16 2
31 GB297-84 Bearing 2007126 2
32 PR75·27-1 Hub 2
33 JB982-77 Washer 18 2
34 GQQ1514-22 Plug M18*1.5 2
35 ZL60·06-14 Retaining ring 12
36 ZL30·06-8 Bleeder pipe 1
37 GB6171-86 Nut M10*1 1
38 PC40-1 Sealing pad 1
39 PR75.27A.1 Speed reducer assembly 1
40 GB93-87 Washer 12 14
41 PR90·20·4-17 Bolt M12*38 14

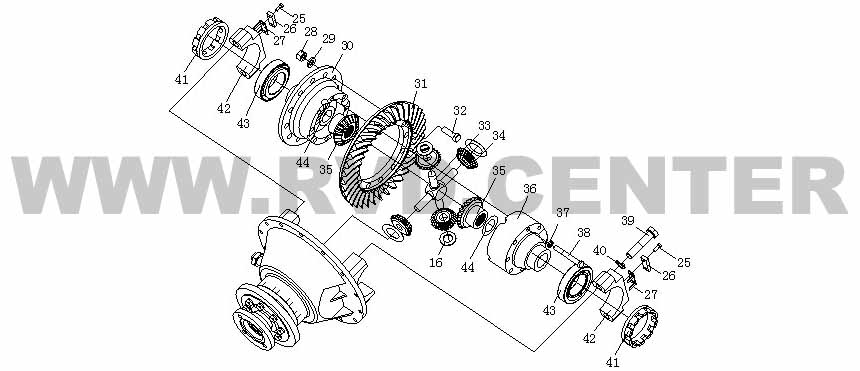

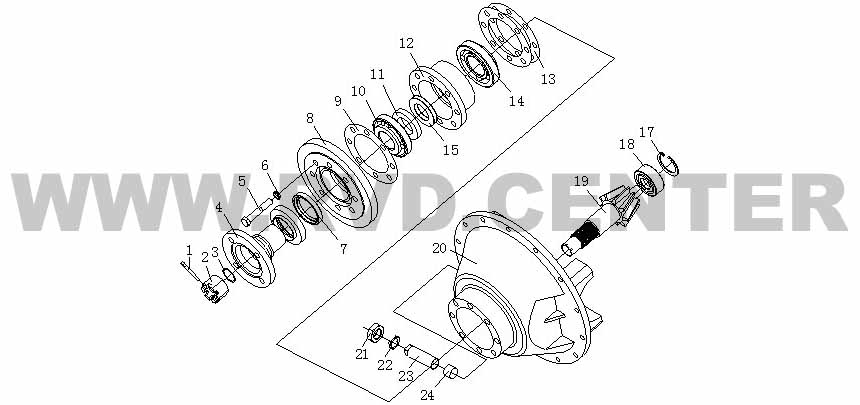

24. Редуктор моста



Каталожный номер Описание Количество
1 GB91-86 Cotter pin 6*60 1
2 PC40·1-1 Nut M33*1.5 1
3 PC40·1-2 Washer 1
4 PR75·27A·1·1 Flange 1
5 GB5782-86 Hex head bolt M14*85 8
6 GB93-87 Washer 14 8
7 HG4-692-67 Seal SG65*85*12 1
8 PR75·27·1-3 Seal cover 1
9 PC40·1-4 Sealing pad 1
10 GB298-84 Bearing 27310 1
11 PC40·1-8 Spacer sleeve 1
12 PC40·1-7 Housing 1
13 PC40·1-5 Regulating shim 1
14 GB298-84 Bearing 27311 1
15 PC40·1-22 Shim 1
16 PR75·23A·1-8 Washer 4
17 GB894.1-86 Retaining ring 30 1
18 GB283-87 Bearing 92606 1
19 PC40·1-6 Gear 1
20 PC40·1-9 Support 1
21 GB6173-86 Nut M27*2 1
22 ZL30·06·1-24 Retainer 1
23 ZL30·06·1-23 Bolt 1
24 ZL30·06·1-25 Copper sleeve 1
25 GB5783-86 Hex head bolt M8*20 4
26 ZL30·06·1-17 Retainer 2
27 ZL30·06·1-15 Retainer 2
28 GB3632-83 Nut M16*1.5 12
29 GB1230-84 Washer 16 12
30 PC40·1-19 Case 1
31 PC40·1-21 Gear 1
32 PC40·1-20 Bolt M16*1.5*50 12
33 PC40·1-18 Shaft 1
34 PC40·1-11 Gear 4
35 PC40·1-14 Gear 2
36 PC40·1-13 Case 1
37 GB1230-84 Washer 14
38 PC40·1-17 Bolt M14*1.5*100 8
39 PC40·1-23 Bolt M22*2*100 4
40 PC40·1-24 Retainer 4
41 PC40·1-12 Nut 2
42 PC40·1-16 Cover 2
43 GB297/84 Bearing 7515 2
44 PC40·1-15 Washer 2

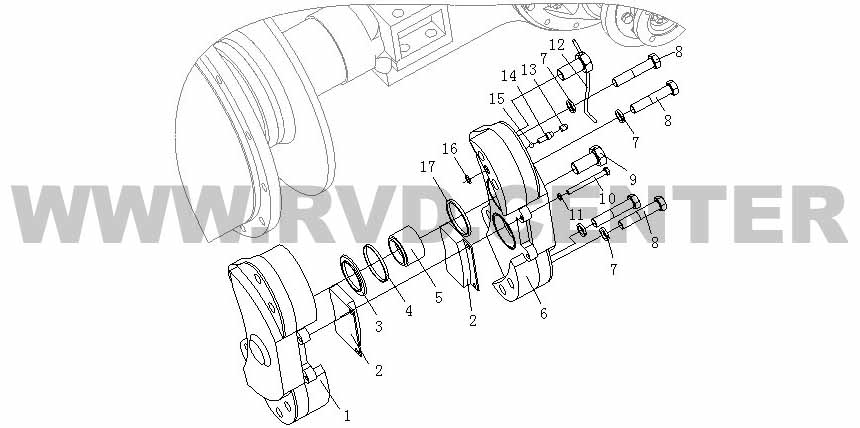

25. Тормозной суппорт


Каталожный номер Описание Количество
1 ZL30·06·2A-1 Ex.clamp 1
2 ZL30·06·2·1 Brake plate 2
3 PR75·23A·3-11 Dustproof ring 4
4 PR75·23A·3-12 Ring 4
5 ZL30·06·2A-4 Plug 4
6 ZL30·06·2A-2 In .clamp 1
7 GB93-87 Washer 20 4
8 ZL30·06·2-1 Bolt M20*1.5*98 4
9 ZL30·06·2-6 Bolt M27*1.5*55 2
10 ZL30·06·2A-3 Bolt M10*104 2
11 GB93-87 Washer 10 2
12 ZL30·06·2-10 Steel wire φ2.6*500 1
13 ZL30·06·2-8 Rubber cap 2
14 ZL30·06·2-9 Bleed hole 2
15 GB308-84 Steel ball 8 2
16 GB1235-76 O-ring 20*2.4 2
17 PR75·23A·3-9 Real ring 4

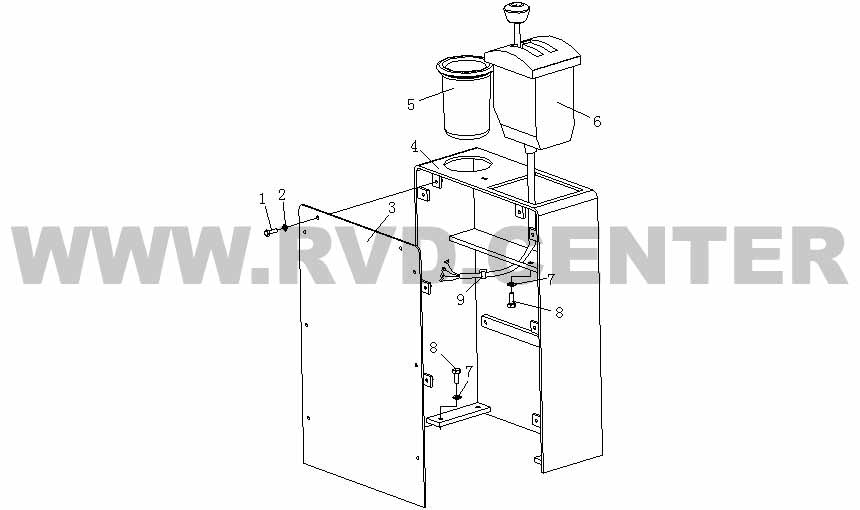

26. Переключатель скоростей


Каталожный номер Описание Количество
1 01220-30512 Bolt M5*12 6
2 01642-20508 Washer 5 6
3 263-25-03001 Plate 1
4 263-25-01100 Case 1
5 263-25-00001 Rubber sleeve 1
6 263-25-02000 Electronic handle 1
7 01643-30823 Washer 8 6
8 01010-50814 Bolt M8*14 6
9 08034-20519 Hoop 4

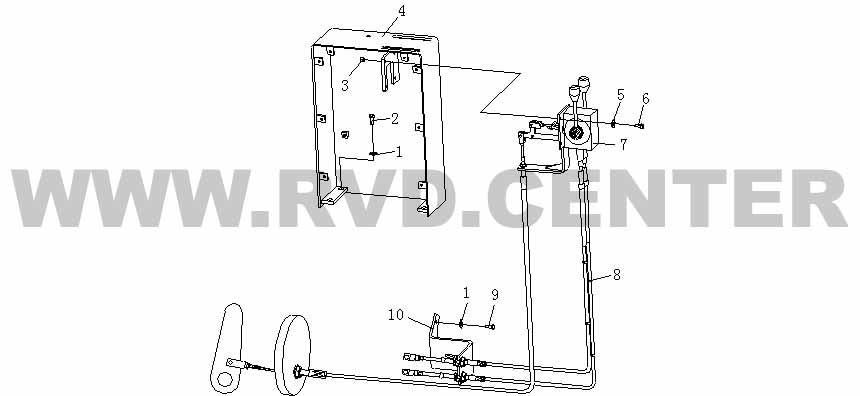

27. Переключатель скоростей для модели SR20M-2



Каталожный номер Описание Количество
1 01643-30823 Washer 8 8
2 01010-50816 Bolt M8*16 4
3 01580-10605 Nut M6 4
4 263-25-03000 Control the box 1
5 01643-30623 Washer 6 4
6 01010-50616 Bolt M6*16 4
7 263-25-04000 Controller 1
8 08034-20519 Hoop 6
9 01010-50825 Bolt M8*25 4
10 263-25-05000 Support 1

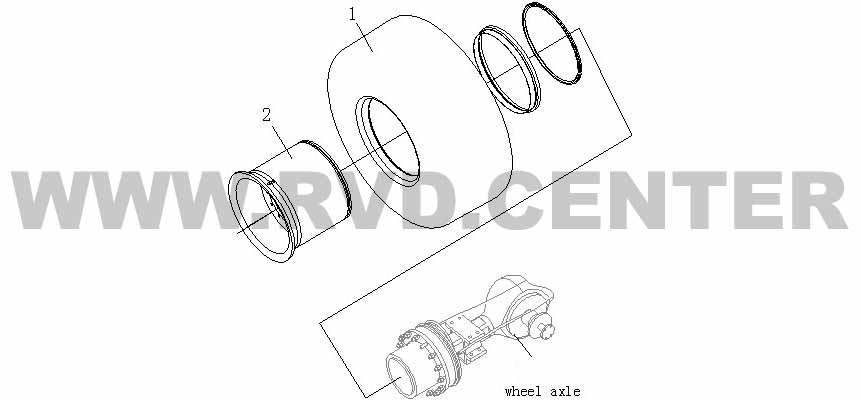

28. Колесный диск


Каталожный номер Описание Количество
1 263-45-02000 Tyre 20.5-25-14PR  2
2 263-45-04000 Rim 2

29. Колесный диск для модели SR20M-2


Каталожный номер Описание Количество
1 263-45-01000 Tyre 23.1-26-16PR  2
2 263-45-03000 Rim 2
