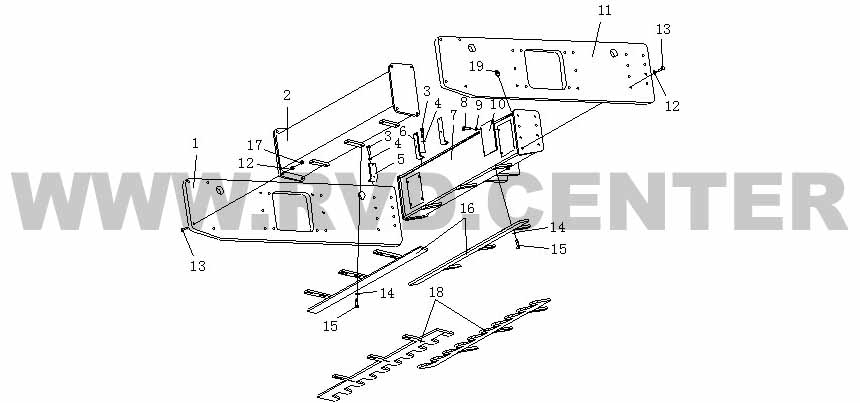

1. Передняя рама



№ Каталожный номер Описание Количество
SR20M, SR20M-2 SR20MP, SR20MP-2
1 263-31-20000 Right plate 1 1
2 263-31-30000 Front frame 1
263-31-5000 Front frame   1
3 01010-51020 Bolt M10*20 6 6
4 01643-31032 Washer 10 6 6
5 263-31-00003 Plate 1 1
6 263-31-00002 Plate 2 2
7 263-31-40000 Rear frame 1 1
8 01010-50620 Bolt M6*20 8 8
9 01643-30623 Washer 6 8 8
10 263-31-00004 Plate 2 2
11 263-31-00001 Left plate 1 1
12 01011-52010 Bolt M20*110 24 24
13 01643-32060 Washer 20 24 24
14 01010-51240 Bolt M12*40 12 12
15 01643-31232 Washer 12 12 12
16 263-31-10000 Scraper 2
17 01580-12016 Nu tM20 8 8
18 263-31-00005 Scraper   2
19 07020-01021 cup M10*1 1 1

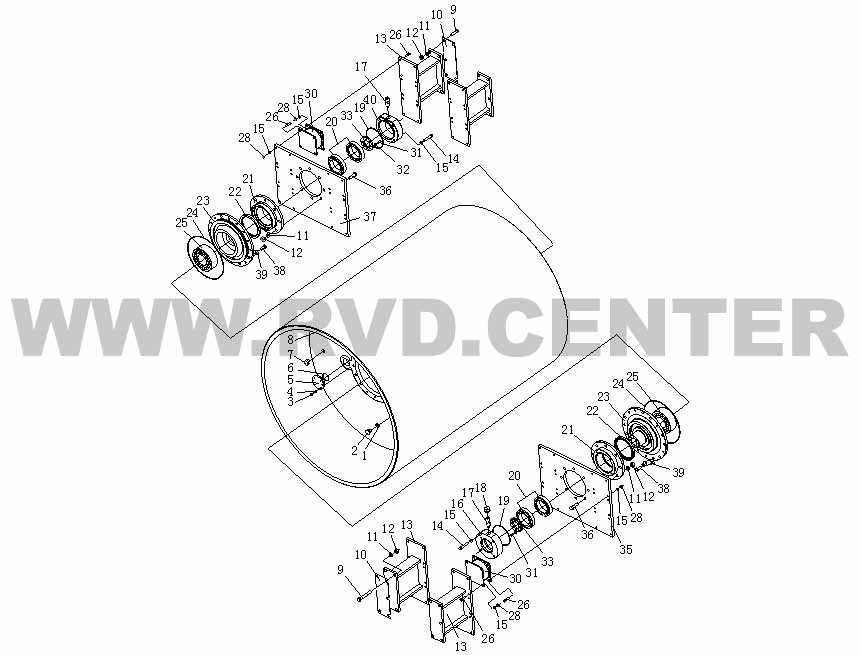

2. Барабан в сборе



№ Каталожный номер Описание Количество
1 07005-03016 Seal pad 30 2
2 263-83-40000 Plug 1
3 01016-51025 Bolt M10*25 8
4 01643-31032 Washer 10 8
5 263-83-80000 Bleeder plug 2
6 07000-22065 O-ring 2
7 263-83-00011 Bleed plug 1
8 263-83-20000 Drum 1
9 01011-52020 Bolt M20*120 20
10 263-83-00001 Regulating shim 3组
11 01643-32060 Washer 20 36
12 01580-12016 Nut M20 36
13 263-83-10000 Bracket 4
14 01010-51280 Bolt M12*80 12
15 01643-51232 Washer 12 116
16 263-83-00005 Motor support 1
17 263-83-00017 Bleed plug 1
19 07000-25210 O-ring 2
20 GBT299-352124 Bearing 2
21 263-83-00006 Housing 2
22 GBT13871-FB190*220*15 Seal 2
23 263-83-00009 Ex.Housing 2
24 07000-25395 O-ring 2
25 263-83-60000 Bearing 2
26 01010-51250 Bolt M12*50 96
28 01580-11210 Nut M12 96
30 263-83-30000 Shock absorber 12
31 01016-51030 Bolt M10*30 16
32 263-83-00003 washer 8
33 263-83-00004 Cover 2
35 263-83-00006 Plate 1
36 01010-52070 Bolt M20*70 16
37 263-83-00016 Plate 1
38 01050-51645 Bolt M16*1.5*45 32
39 263-83-00010 Stop washer 16
40 263-83-00018 Cover 1

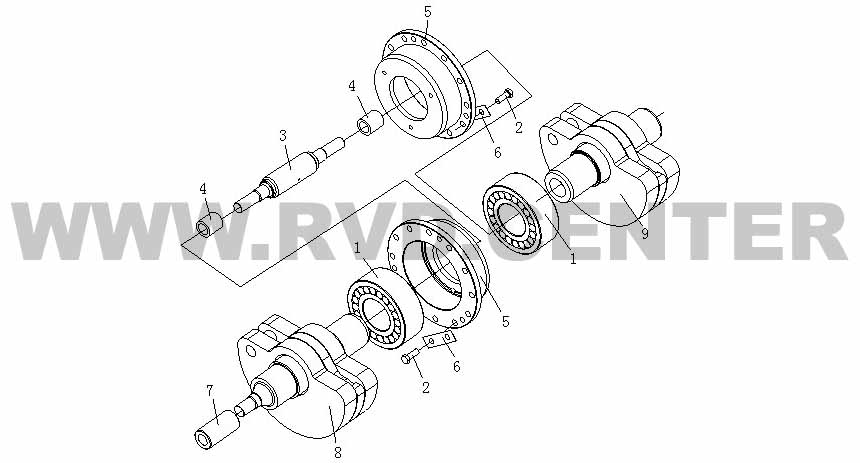

3. Качеля барабана


№ Каталожный номер Описание Количество
1 263-83-60000 Bearing 2
2 01050-51645 Bolt M16*1.5*45 24
3 263-83-00014 Connect shaft 1
4 263-83-00013 Bush 2
5 263-83-00012 In.Housing 2
6 263-83-00015 Stop washer 12
7 263-83-00002 Spline sleeve 1
8 263-83-50000 Eccentric shaft left 1
9 263-83-70000 Eccentric shaft right 1

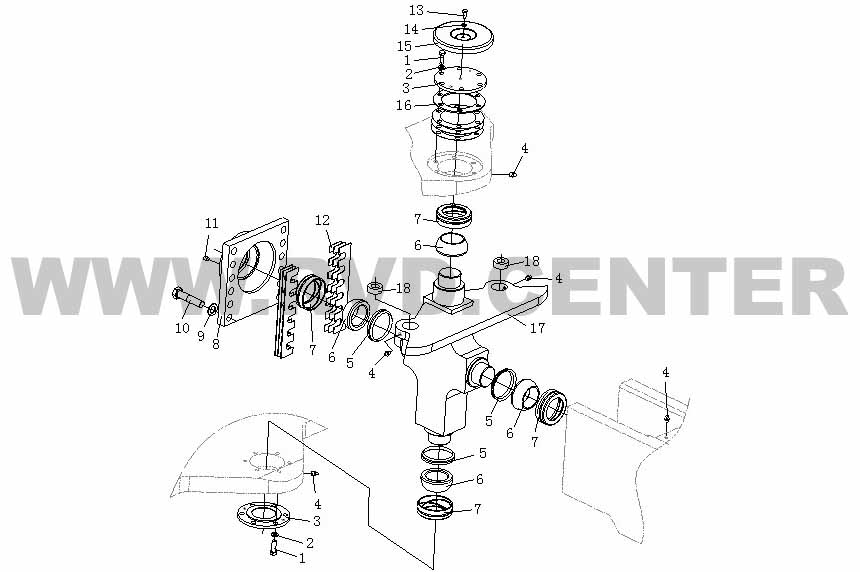

4. Узел сочленения


№ Каталожный номер Описание Количество
1 01010-51235 Bolt M12*35 12
2 01643-31232 Washer 12 12
3 263-33-00001 Cover 2
4 07020-01021 Grease fitting M10*1 5
5 263-33-00004 Уплотнительное кольцо 3
6 263-33-00005 Подшипник 4
7 263-33-00006 Крышка подшипника 4
8 263-33-00003 Cover 1
9 01643-32060 Washer 20 12
10 01010-52070 Bolt M20*70 12
11 01310-21216 Screw 3
12 263-33-00002 Regulating shim 1
13 01010-50812 Bolt M8*12 1
14 01643-30823 Washer 8 1
15 263-33-00007 Cover 1
16 263-33-00008 Regulating shim 1组
17 263-33-01000 Articulate device 1
18 GB304.6-81 Bearing GE30ES-2RS 2

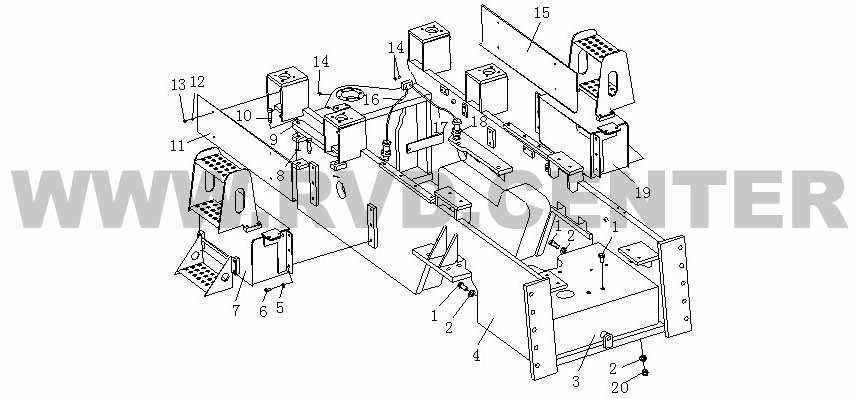

5. Рама в сборе



№ Каталожный номер Описание Количество
1 01011-52430 Bolt M24*130 3
2 01643-32460 Washer 24 3
3 263-30-04000 Bob-weight 1
4 263-30-01000 Frame 1
5 01643-31232 Washer 12 12
6 01010-51225 Bolt M12*25 12
7 263-30-02000 Battery box left 1
8 04052-11664 Spring pin 2
9 263-30-00003 Plate 1
10 263-30-00002 Shaft 2
11 263-30-00004 Plate 1
12 01643-30623 Washer 6 8
13 01010-50612 Bolt 8
14 07020-01021 Grease cup M10*1 4
15 263-30-00001 Plate 1
16 263-30-05000 Rubber connector 1
17 263-30-06000 Rubber connector 1
18 GB304.6-81 Rod end bearing 2
19 263-30-03000 Battery box right 1
20 01580-12419 Nut M24 2

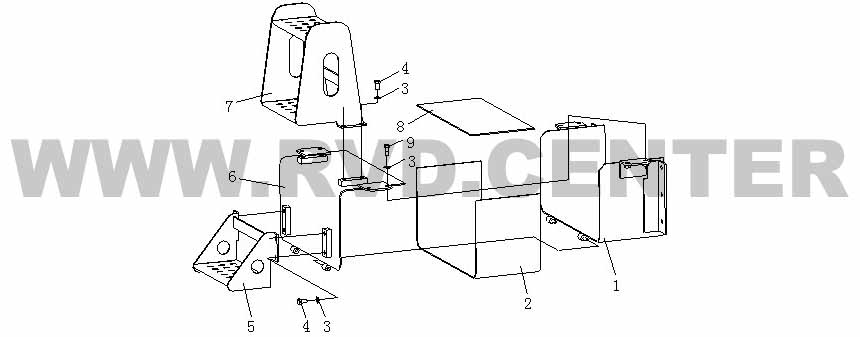

6. Аккумуляторный отсек левый


№ Каталожный номер Описание Количество
1 263-30-02100 Ark 1
2 263-30-02001 Rubber 960×200×5 1
3 01643-31232 Washer 12 12
4 01010-51225 Bolt M12×25 8
5 263-30-02400 Ladder 1
6 263-30-02200 Ark cover 1
7 263-30-02300 Ladder 1
8 263-30-02002 Rubber 510×180×5 1
9 01010-51230 Bolt M12×30 4

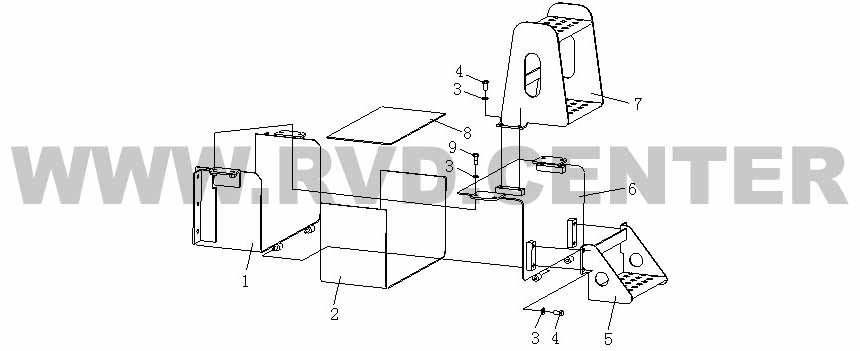

7. Аккумуляторный отсек правый


№ Каталожный номер Описание Количество
1 263-30-02100 Ark 1
2 263-30-02001 Rubber 960×200×5 1
3 01643-31232 Washer 12 12
4 01010-51225 Bolt M12×25 8
5 263-30-02400 Ladder 1
6 263-30-03100 Ark cover 1
7 263-30-02300 Ladder 1
8 263-30-02002 Rubber 510×180×5 1
9 01010-51230 Bolt M12×30 4
