Запчасти дорожного катка SHANTUI SR20

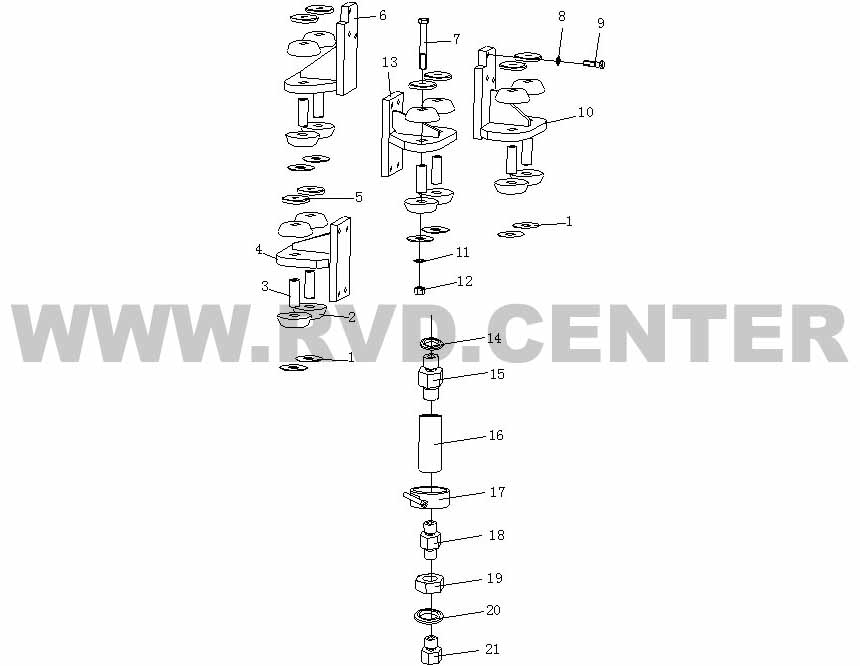

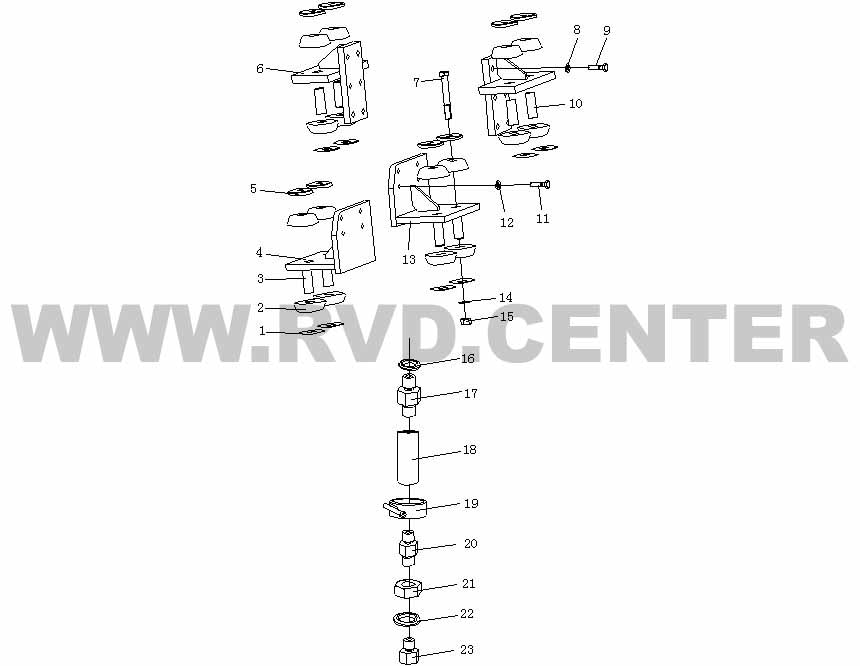

1. Монтажная часть двигателя

№ Каталожный номер Описание Количество
1 263-01-00004  Washer 8
2 263-01-00002  Absorber 16
3 263-01-00005  Sheath 4
4 263-01-03000 Bracket 1
5 263-01-00001  Washer 8
6 263-01-02000 Bracket 2
7 01011-51620 Bolt 8
8 01643-31445 Washer 8
9 01010-51440 Bolt 8
10 263-01-00003  Sheath 4
11 01010-51235 Bolt 8
12 01643-31232 Washer 8
13 263-01-01000 Bracket 1
14 01643-31645 Washer 8
15 01598-11617 Nut 8
16 07303-07825 Washer 1
17 263-01-00006  adapter 1
18 263-01-00007  hose 1
19 07281-00259 Hose clip 2
20 263-01-05000 adapter 1
21 07239-12410 Nut 1
22 07303-01420 washer 1
23 07040-11409 plug 1

1а. Монтажная часть двигателя для модели SR20M-2


№ Каталожный номер Описание Количество
1 263-01-00004  Washer 8
2 263-01-00002  Absorber 16
3 263-01-00003  Sheath 8
4 263-01-07000 Bracket 1
5 263-01-00001  Washer 8
6 263-01-09000 Bracket 1
7 01011-51620 Bolt 8
8 01643-31232 Washer 14
9 01010-51235 Bolt 14
10 263-01-0600 Bracket 1
11 01643-31645 Washer 8
12 01598-11617 Nut 8
13 263-01-08000 Bracket 1
14 263-01-10000 Engine 1
15 07303-01825 Washer 1
16 263-01-00006  Adapter 1
17 263-01-00007  Hose 1
18 07281-00259 Hose clip 2
19 263-01-05000 Adapter 1
20 07239-12410 Nut 1
21 07303-01420 Washer 1
22 07040-11409 plug 1

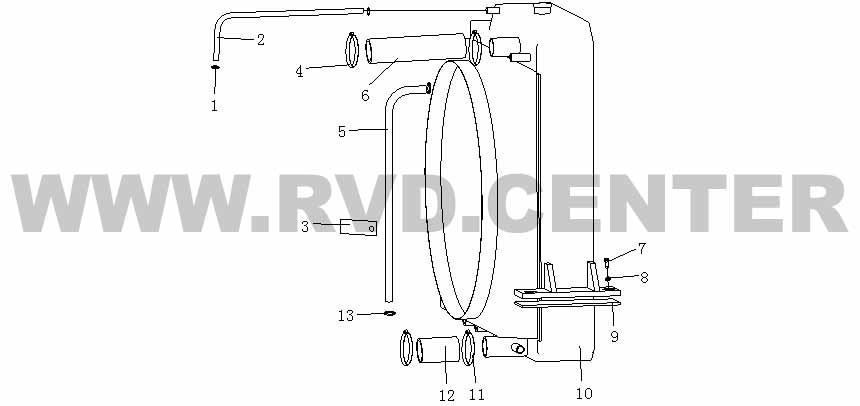

2. Радиатор в сборе

№ Каталожный номер Описание Количество
1 07281-00197 Hose clip 2
2 07260-20945 Hose 1
3 263-03-00002  Plate 1
4 07281-00709 Hose clip 2
5 07261-22011 Hose 1
6 263-03-00001  Патрубок 1
7 01010-51240 Bolt 4
8 01643-31232 Washer 4
9 263-03-00004  Washer 2
10 263-03-01000 Radiatory 1
11 07281-00809 Hose clip 2
12 263-03-00003  Патрубок 1
13 07281-00359 Hose clip 2

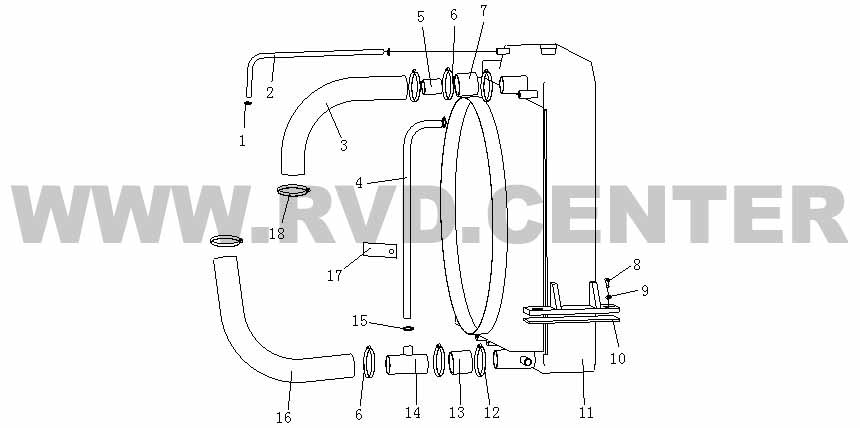

2а. Радиатор в сборе для модели SR20M-2



№ Каталожный номер Описание Количество
1 07281-00197 Hose clip 2
2 07260-20963 Hose 1
3 263-03-00007  Hose 1
4 07261-22013 Hose 1
5 263-03-00009  Hose 2
6 07281-00809 Hose clip 4
7 263-03-00010  Hose clip 1
8 01010-51240 Bolt 4
9 01643-31232 Washer 4
10 263-03-00004  Washer 2
11 263-03-01000 Radiatory 1
12 07281-00709 Hose clip 2
13 263-03-00008  Hose 1
14 263-03-02000 Hose 1
15 07281-00359 Hose clip 2
16 263-03-00011  Hose 1
17 263-03-00002  Plate 1
18 07281-00609 Hose clip 2

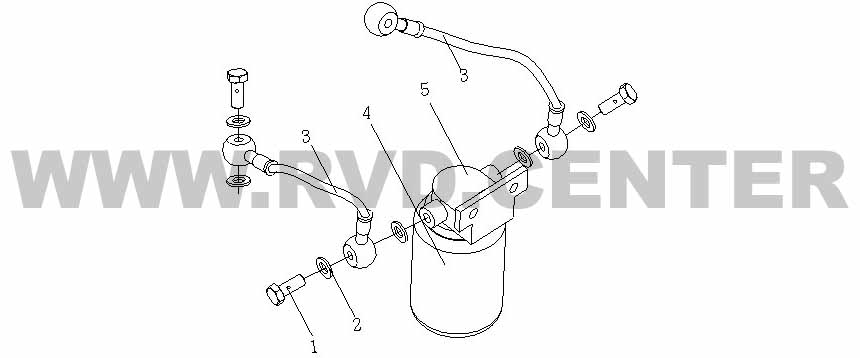

3. Фильтр грубой очистки в сборе



№ Каталожный номер Описание Количество
1 07206-31014 Bolt M14*1.5 3
2 07005-01412 Washer 14 6
3 263-04-06001 Hose 2
4 263-04-06003 Prefiltration 1
5 263-04-06002 Bracket 1

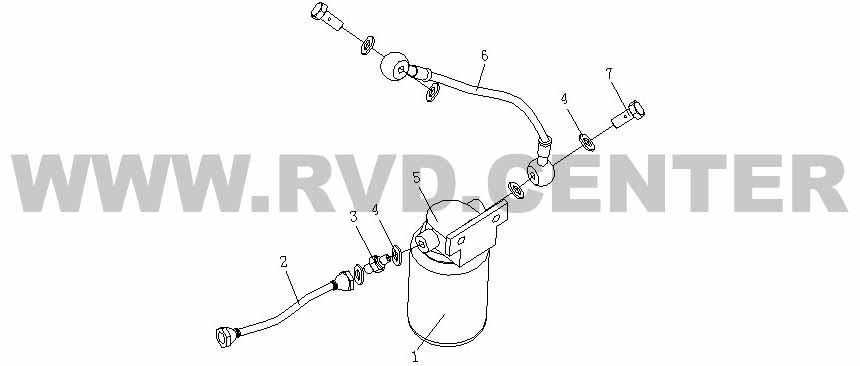

3а. Фильтр грубой очистки в сборе для модели SR20M-2



№ Каталожный номер Описание Количество
1 263-04-00004  Prefiltration 1
2 263-04-08001 Hose 1
3 263-04-08002 Adapter 1
4 07005-01412 Washer 6
5 263-04-06002 Seat 1
6 263-04-06001 Hose 1
7 07206-31014 Bolt 2

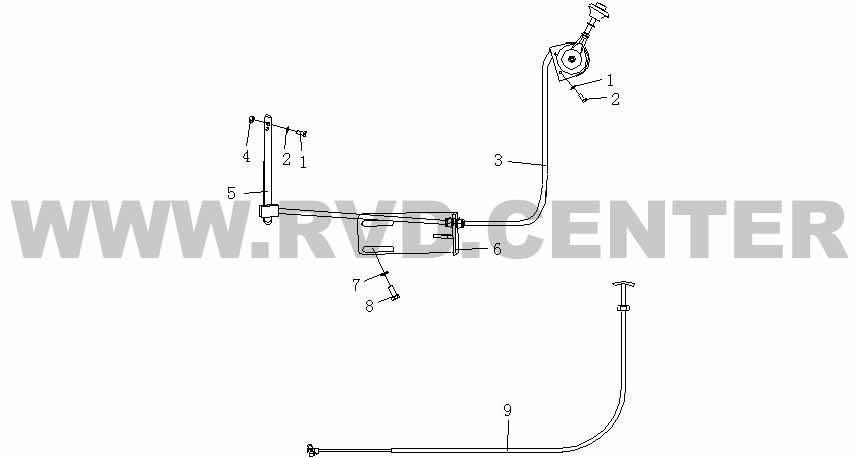

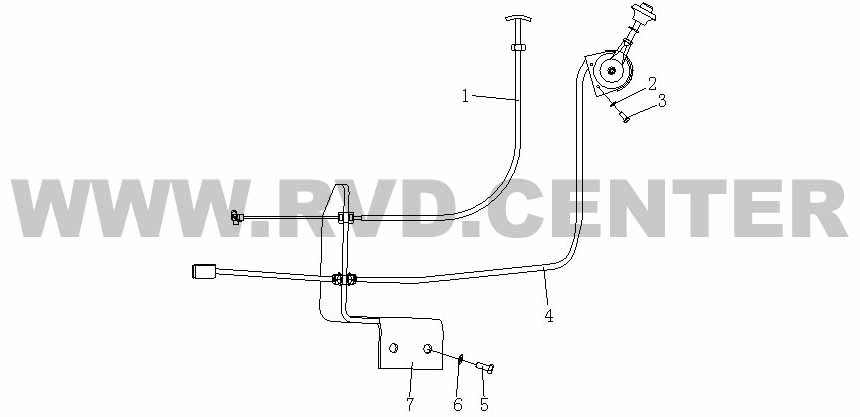

4. Переключатель скоростей



№ Каталожный номер Описание Количество
1 263-05-03000 Pedal 1
2 01643-30623 Washer 2
3 01010-50620 Bolt 2
4 263-05-02000 Pedal 1
5 01010-50825 Bolt M8*25 2
6 01643-30823 Washer 2
7 263-05-01000 Bracket 1

4а. Переключатель скоростей для модели SR20M-2



№
Каталожный номер
Описание
Количество
1 01643-30623 Washer 2
2 01010-50620 Bolt 2
3 263-05-02000 Pedal 1
4 01580-10605 Nut 2
5 263-05-00001  Plate 1
6 263-05-04000 Bracket 1
7 01643-31232 Washer 2
8 01010-51230 Bolt 2
12 263-05-03000 Pedal 1

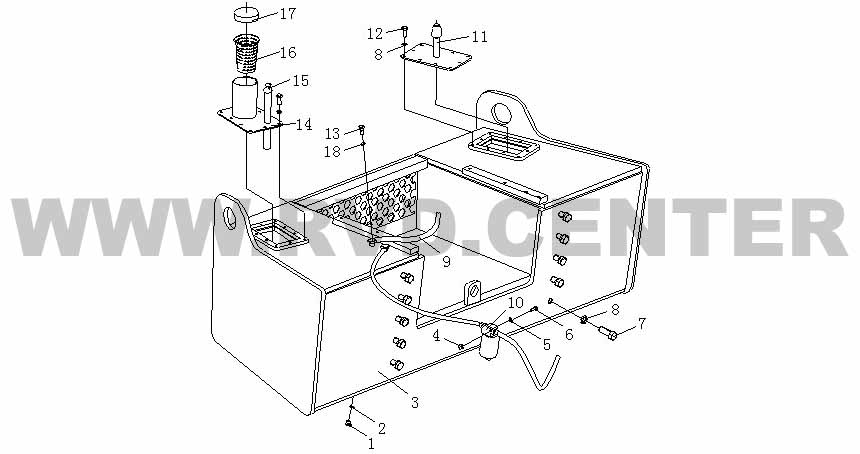

5. Топливный бак в сборе



№ Каталожный номер Описание Количество
1 07044-12412 Plug 2
2 07002-02434 O-ring 2
3 263-04-01000 Fuel tank 1
4 263-04-06000 Fuel prefiltration assembly 2
5 01580-10806 Nut M8 2
6 01010-50830 Bolt M8*30 2
7 01010-52470 Bolt M24*70 10
8 01643-32460 Washer 24 10
9 263-04-05000 Fuel hose 1
10 16Y-04C-02000 Cover 1
11 263-04-02000 Air breather 1
12 01010-50825 Bolt M8*25 20
13 01643-30823 Washer 22
14 263-04-03000 Bracket 1
15 263-04-04000 Dipstick 1
16 07056-16461 Filter 1

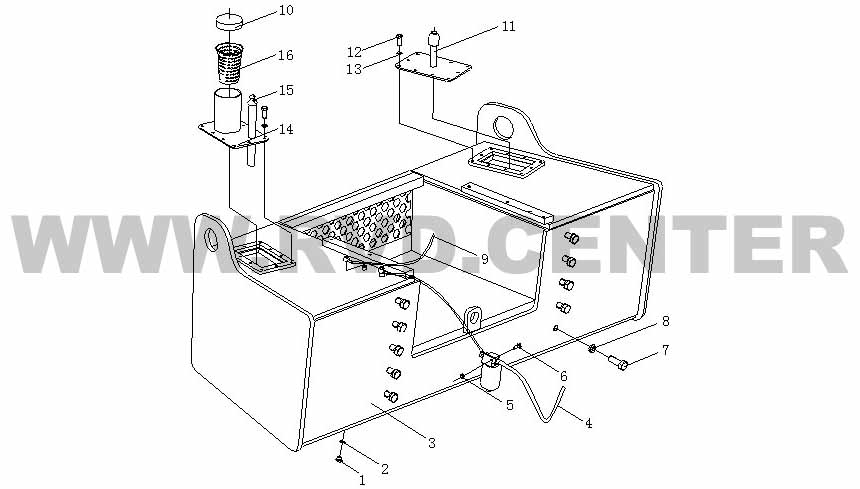

5а. Топливный бак в сборе для модели SR20M-2



№ Каталожный номер Описание Количество
1 07044-12412 Bolt 2
2 07002-02434 O-ring 2
3 263-04-01000 Fuel tank 1
4 01580-10806 Nut 2
5 01643-30823 Washer 22
6 01010-50830 Bolt M8*30 2
7 01010-52470 Bolt 10
8 01643-32460 Washer 10
9 263-04-07000 Hose 1
10 263-04-06000 Fuel prefiltration assembly 1
11 263-04-02000 Vent hole 1
12 01010-50825 Bolt M8*25 20
13 07206-31014 Bolt 1
14 263-04-03000 Seat 1
15 263-04-04000 Dipstick 1
16 07056-16416 Filtrate 1
17 16Y-04C-02000 Cover 1
18 07005-01412 Washer 2

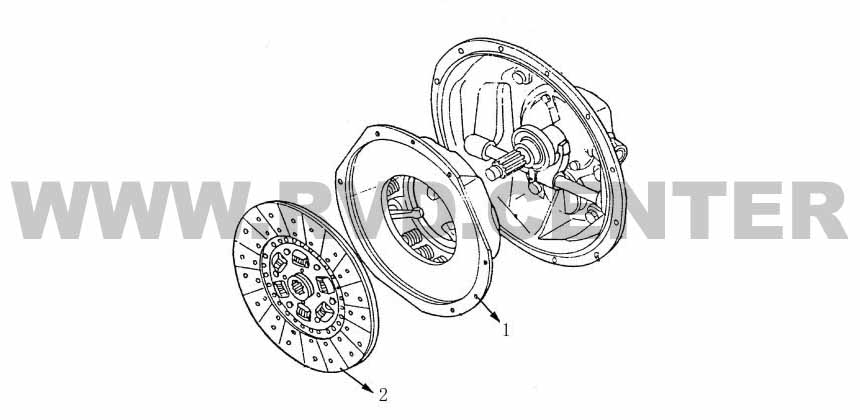

6. Сцепление в сборе


№ Каталожный номер Описание Количество
1 1601N-90 Clutch cover and pressure plate assembly 1
2 1601N-130 Clutch driven disc assembly 1

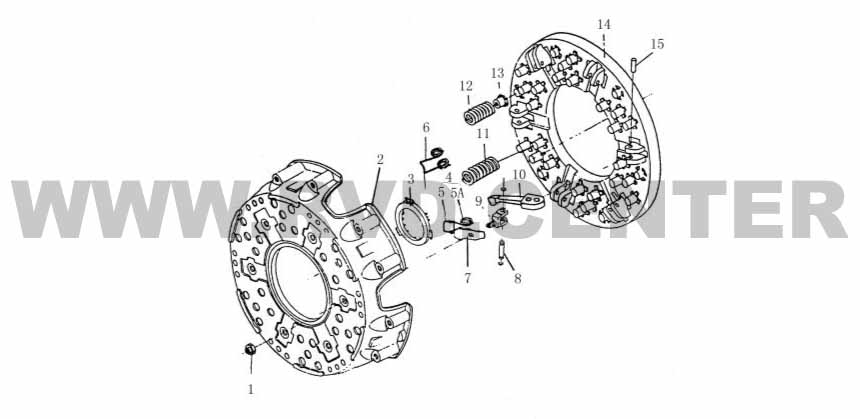

7. Крышка сцепления

№ Каталожный номер Описание Количество
1 1601N-128 Nut 6
2 1601N-126 Clutch cover 1
  Q1201065 Bolt 12
  Q40310 Washer 12
  Q340B10 Nut 12
3 1601N-129 Sleeve 1
4 1601N-115 Hold spring 3
5 1601N-117 Hitch shaft spring 3
6 1601N-116 Shift shaft spring 3
  1601N-113 Shift shaft spring 3
7 1601N-108 Spring plate 6
8 1601N-102 Split  6
  Q370 Shaft Washer 12
9 1601N-099 Bolt 6
10 1601N-095 Shift shaft assembly 6
  1601N-097 Sleeve 12
11 1601N-123 Pressure plate spring 6
12 1601N-124 Pressure plate spring 3
13 1601N-121 Spring seat 6
14 1601N-093 Pressure plate 1
15 1601N-106 Split  6

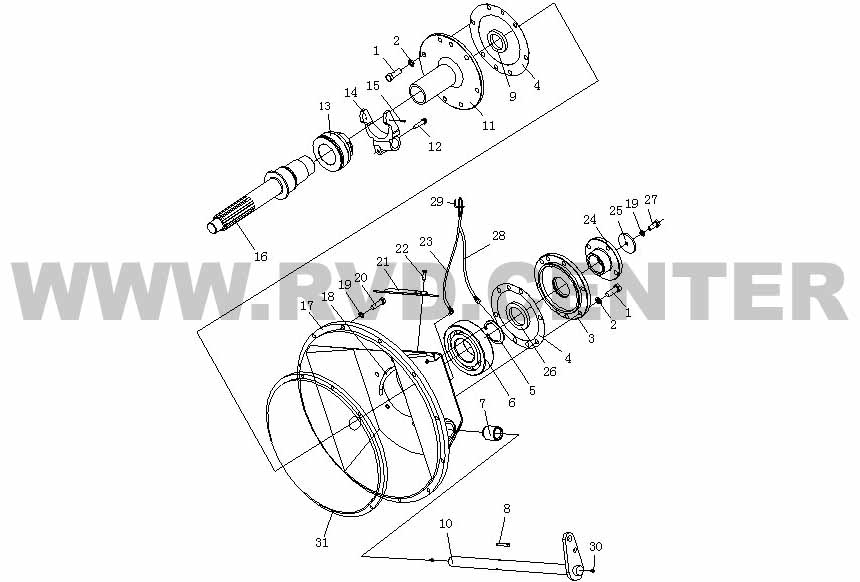

8. Основной узел сцепления



№ Каталожный номер Описание Количество
1 01050-51235 Bolt M12*1.5*35 12
2 01643-51232 Spring washer 12 12
3 263-10-00007  Cover 1
4 263-10-00005  Washer 2
5 04064-06525 Snap ring 65 1
6 GB/T276-6313 Bearing 1
7 263-10-00012  Bush 2
8 GB1096-79 Key 8*40 1
9 263-10-00003  Seal ring 1
10 263-10-01000 Shift shaft 1
11 263-10-00004  Guiding sleeve 1
12 01016-50840 Bolt M8*40 1
13 GB/T307.1- 996713K-2 Bearing 1
14 263-10-00010  Shift fork 1
15 04025-00418 Pin 4*18 2
16 263-10-00011  Shaft 1
17 263-10-00001  Case 1
18 263-10-02000 Lubricate assembly 1 1
19 01602-51030 Spring washer 10 13
20 01016-51030 Bolt M10*30 12
21 263-10-00002  Shutter 1
22 01016-50610 Bolt M6*10 2
23 263-10-03000 Lubricate assembly 1
24 263-10-00008  Shaft joint 1
25 263-10-00009  Snap ring 1
26 263-10-00006  Seal ring 1
27 01016-51025 Bolt M10*25 1
28 263-10-04000 Lubricate assembly 1
29 263-10-00013  Plate 1
30 07020-01021 Grease fitting M10*1 2
31 263-10-05000 Clutch 1

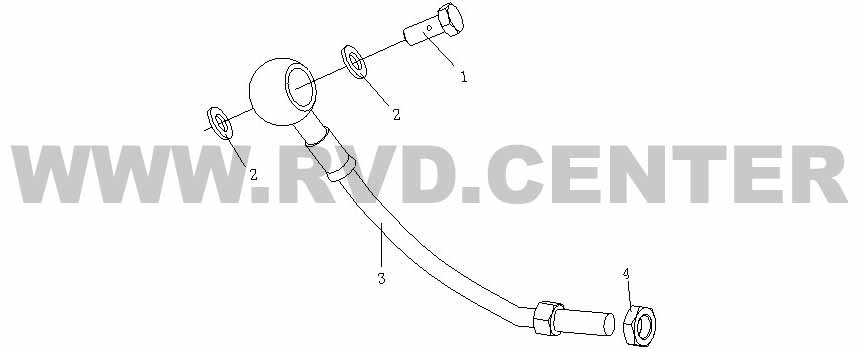

9. Система смазки сцепления


№ Каталожный номер Описание Количество
1 263-10-02001 Bolt 1
2 07005-01012 Seal shim 2
3 263-10-02002 Tube 1
4 01583-11006 Nut 1

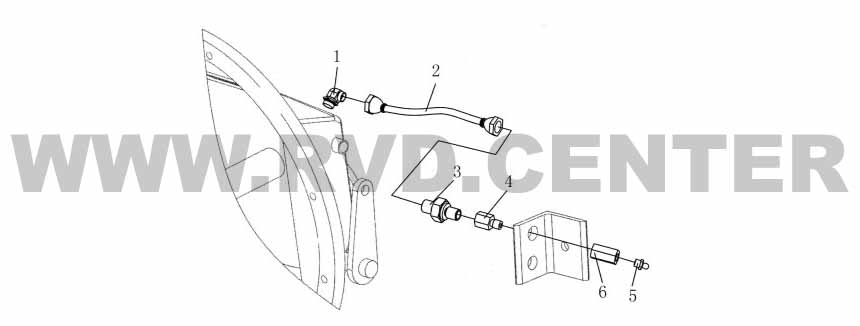

10. Узел смазки 1


№ Каталожный номер Описание Количество
1 263-10-03001 Adapter 1
2 263-10-03002 Hose 1
3 263-10-03003 Adapter 1
4 263-10-03004 Adapter 1
5 07020-01021 Grease fitting 1
6 263-10-03005 Adapter 1

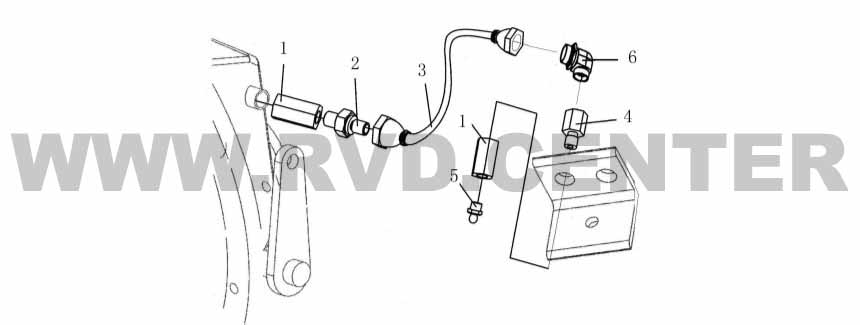

11. Узел смазки 2


№ Каталожный номер Описание Количество
1 263-10-03005 Adapter 2
2 263-10-03003 Adapter 1
3 263-10-03002 Hose 1
4 263-10-03004 Adapter 1
5 07020-01021 Grease fitting 1
6 263-10-03001 Adapter 1

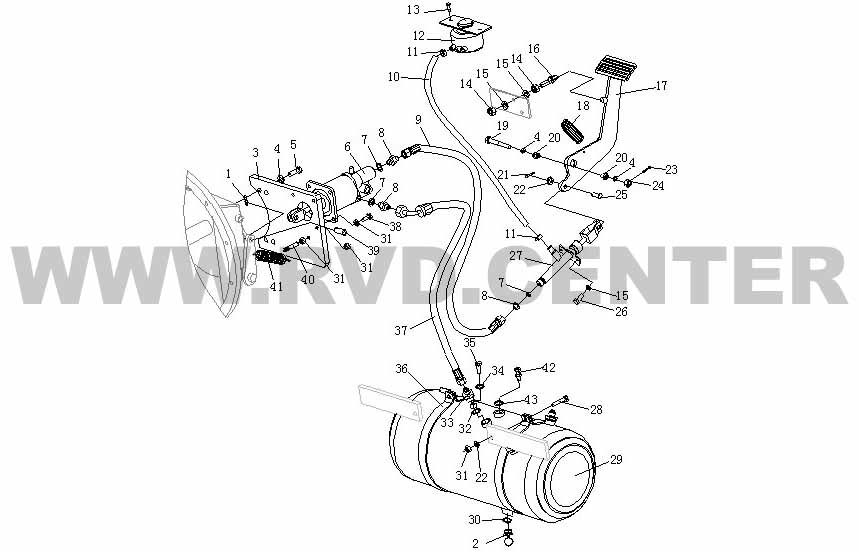

12. Управление сцеплением



№ Каталожный номер Описание Количество
1 04050-14022 Pin 4×22 1
2 263-20-14000 Offlet
3 263-20-00005 Fixed plate 1
4 01643-31232 Washer 12 5
5 01050-51250 Bolt M12×1.5×50 4
6 263-20-11000 Clutch cylinder 1
7 07005-01412 Seal gasket 14 3
8 263-20-00003 Adapter 3
9 263-20-09000 Hose 1
10 263-20-00008 Hose 1
11 07281-00229 Hose clip 2
12 263-20-02000 Grease cup 1
13 01235-40612 Screw M6×12 2
14 01580-10806 Nut M8 2
15 01643-30823 Washer 8 4
16 263-20-04000 Cushion bolt 1
17 263-20-03000 Plate 1
18 263-20-00007 Spring 1
19 01013-51225 Bolt M12×125 1
20 263-20-00009 Set 2
21 04050-13018 Pin 3×18 1
22 01643-31032 Washer 10 7
23 04050-13022 Pin 3×22 1
24 01590-11215 Nut M12 1
25 04205-11028 Shaft 10×28 1
26 01010-50825 Bolt M8×25 2
27 263-20-05000 Clutch pump 1
28 01010-51050 Bolt M10×50 2
29 263-20-12000 Inflator 1
30 07005-02216 Seal gasket 22 1
31 01580-11008 Nut M10 4
32 07005-01212 Seal gasket 12 1
33 263-20-00004 Adapter 1
34 07005-01012 Seal gasket 10 1
35 GB/T5786 Bolt M10×1×20 1
36 263-20-00006 Bracket 2
37 263-20-01000 Hose 1
38 01010-51025 Bolt M10×25 4
39 04205-11432 Shaft 14×32 1
40 263-20-00002 Pin 1
41 263-20-00001 Spring 1
42 263-20-13000 Safety valve 1
43 07005[-01612 Seal gasket 16 1

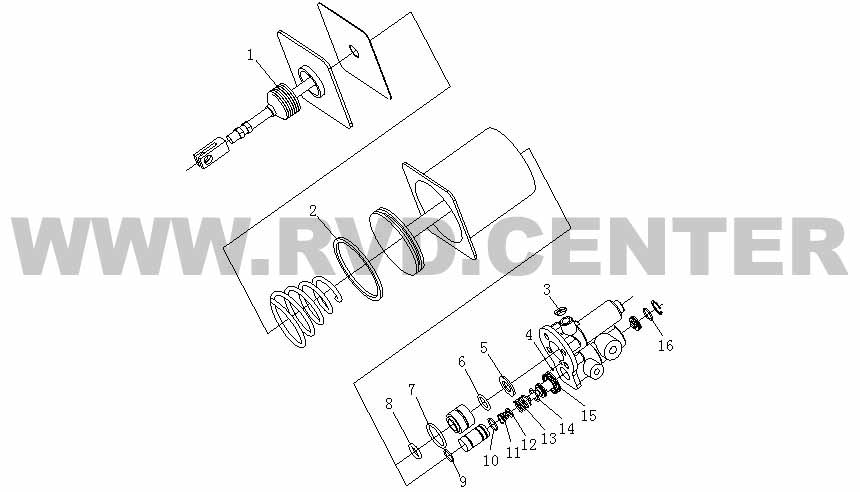

13. Цилиндр сцепления


№ Каталожный номер Описание Количество
1 1605L6-033 Dustproof cover 1
2 1605L5-063 Seal ring 1
3 1605L6-022 Dustproof cover 1
4   O-ring 11*1.9 1
5 1605L4-091 Seal ring 1
6   O-ring 22.4*2.65 1
7   O-ring 34.3*2 1
8   O-ring 22*3.55 1
9   O-ring 26.5*2.65 1
10   O-ring 24*2.65 1
11 1605L1-133 Spring 1
12 1605L1-134 Valve 1
13 160L1-101 Spring 1
14   O-ring 24*2.4 1
15 1605L1-123 Seal ring 1
16   O-ring 16*2.65 1
