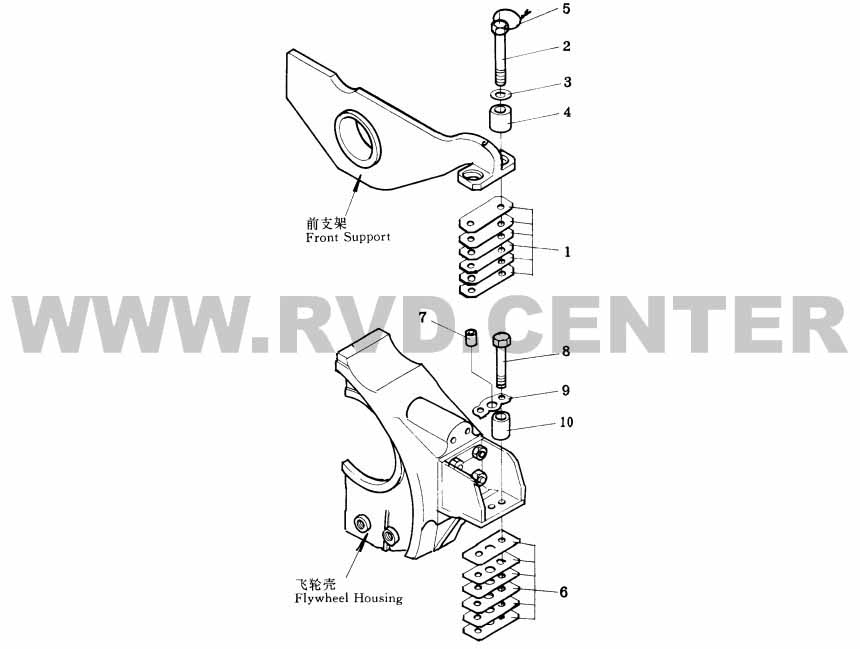

1. Крепление двигателя запчасти shantui sd32

Каталожный номер Описание Количество
1 175-01-00073 front shim ass’y 2
(175-01-22150)  shim 1.0mm 3
(175-01-22160)  shim 0.5mm 1
(175-01-22170)  shim 0.2mm 2
2 195-01-11240 bolt 4
3 01643-32260 washer 4
4 195-01-11190 spacer 4
5 195-01-15670 wire, lock 2
6 175-01-00082 rear shim ass’y 2
(175-01-21141)  shim 1.0mm 3
(175-01-21151)  shim 0.5mm 1
(175-01-21161)  shim 0.2mm 2
7 198-01-11140 pin, dowel 2
8 01011-52230 bolt 4
9 175-01-21173 shim, lock 2
10 195-01-11190 spacer 4

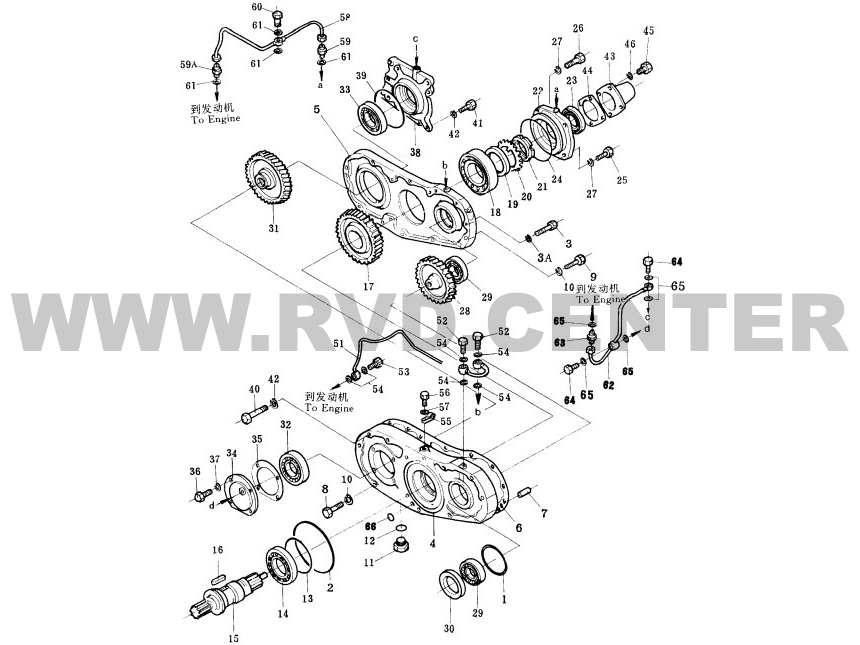

2. Установочное место двигателя

Каталожный номер Описание Количество
1 07000-02105 O-ring     1
2 07000-05195 O-ring 1
3 01011-31205 bolt 10
3A 01602-01236 washer 10
175-38-C1000 power take off ass’y 1
4 154-01-12111 case 1
5 175-38-11110 case 1
6 154-01-12130 gasket, case 1
7 04020-01204 pin, dowel 2
8 01010-51275 bolt 2
9 01010-51250 bolt 2
10 01602-01236 washer 4
11 07044-12412 plug, magnetic 1
12 07002-02434 O-ring 1
13 150-21-22180 ring, snap 1
14 154-01-12280 bearing 1
15 154-01-12221 shaft 1
16 04000-02050 key 2
17 154-01-12230 gear 1
18 06040-06314 bearing 1
19 154-01-12240 collar 1
20 01658-16823 washer, lock 1
21 01530-06814 nut 1
22 154-01-12250 cover 1
23 07012-00060 seal, oil 1
24 07000-05150 O-ring 1
25 01010-51230 bolt 2
26 01010-51230 bolt 2
27 01602-21236 washer 4
28 154-01-12310 gear 1
29 06040-06209 bearing 2
30 154-01-12320 ring 1
31 175-38-11120 gear 1
32 06040-06212 bearing 1
33 06040-06312 bearing 1
34 154-01-12420 cover 1
35 154-01-12430 gasket 1
36 01010-51025 bolt 4
37 01602-01030 washer, spring 4
38 175-38-11130 cage 1
39 07000-05150 O-ring 1
40 01011-51205 bolt 3
41 01010-51255 bolt 2
42 01602-21236 washer, spring 5
43 154-01-12260 cover 1
44 154-01-12270 gasket 1
45 01010-51025 bolt 4
46 01602-21030 washer, spring 4
51 154-01-12530 tube 1
52 6600-01-3860 bolt, joint 2
53 07206-10610 bolt, joint 1
54 07005-01012 gasket 6
55 08036-10614 clip 1
56 01010-51220 bolt 1
57 01602-21236 washer, spring 1
58 154-01-12541 tube 1
59 154-01-12520 nipple 1
59A 07211-50610 nipple 1
60 6600-01-3860 bolt 1
61 07005-01012 gasket 4
62 154-01-12552 tube 1
63 07211-50610 nipple 1
64 6600-01-3860 bolt 2
65 07005-01012 gasket 5
66 07000-03030 O-ring 1

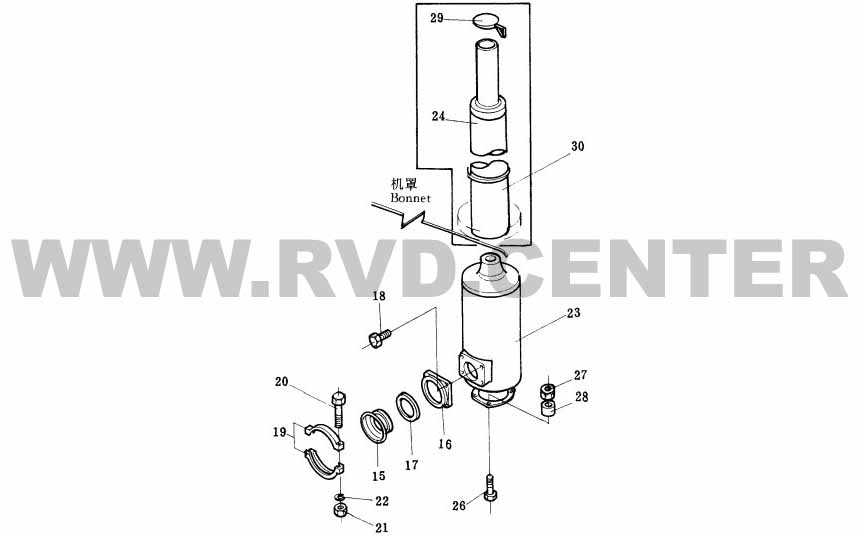

3. Вытяжная труба

Каталожный номер Описание Количество
15 6631-11-5820 joint 1
16 6693-12-5530 flange 1
17 6112-13-5250 ring, seal 1
18 6128-11-5760 bolt 4
19 6657-11-5590 band 2
20 01010-30870 bolt 2
21 01580-20806 nut 2
22 01602-00825 washer 2
23 6710-13-5710 muffler 1
24 6710-13-5730 pipe, exhaust 1
26 01050-61265 bolt 4
27 01582-01210 nut 4
28 6678-51-9520 spacer 4
29 6710-13-5780 cap, rain 1
30 6502-12-1722 V-connector 1

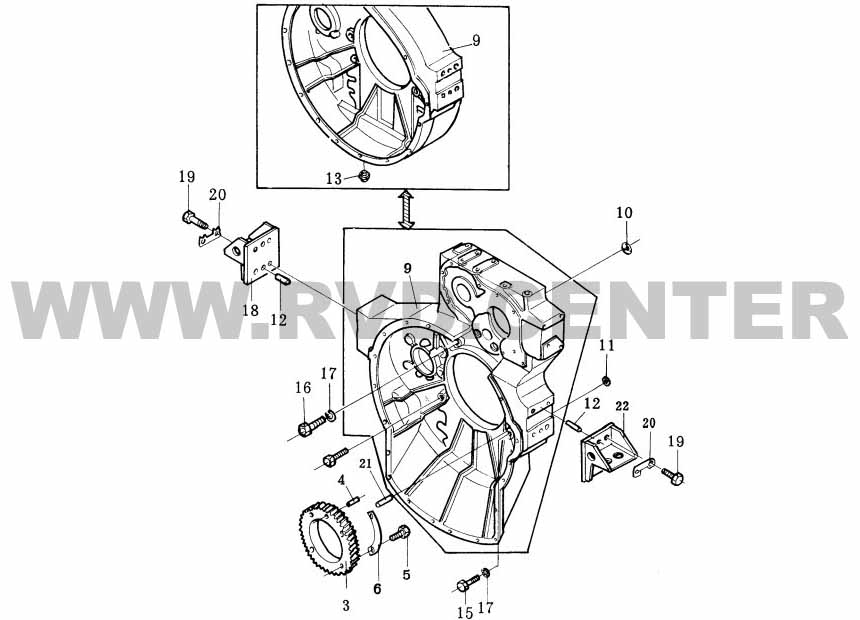

4. Картер маховика


Каталожный номер Описание Количество
  6710-23-4000 Flywheel housing ass’y 1
3 6623-31-1371 gear, pump drive 1
4 6623-31-1390 pin, dowel 1
5 01010-31255         bolt 4
6 6623-31-1380 plate, lock 2
9 6710-23-4110 flywheel housing 1
10 07046-15520 plug, expansion 1
11 07046-12016 plug, expansion 4
12 04020-01434 pin, dowel 4
13 07042-00415 plug, drain 1
15 6710-23-4130         bolt 5
16 6710-23-4120         bolt 2
  6710-23-4140         bolt 2
17 6600-01-2740 washer 9
18 6691-23-4710 bracket, rear(R.H) 1
19 01010-31860         bolt 8
20 6710-23-4730 plate, lock 4
21 6710-21-C010-1 pin, dowel, flywheel housing 1
  6710-21-C010-2 to cylinder block 1
22 6691-23-4720 bracket, rear(L.H) 1

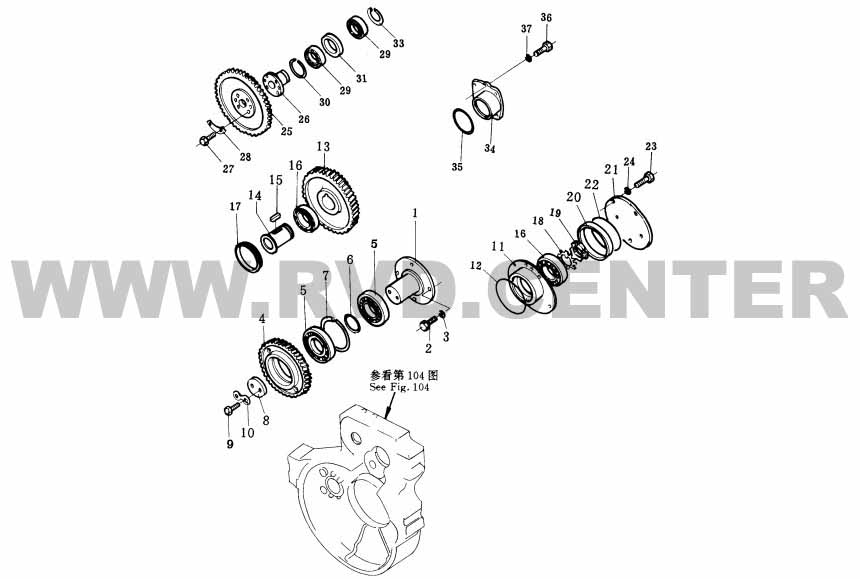

5. Маховик в сборе

Каталожный номер Описание Количество
1 6691-21-4310 shaft, idler gear 1
2 01010-31435  bolt 4
3 01602-01442  washer 4
4 6691-21-4321 gear, idler pump drive 1
5 06030-06310  bearing, radial ball 2
6 6623-21-4330 spacer 1
7 6623-21-4350 ring, snap 1
8 6623-21-4340 plate 1
9 01050-31230  bolt 2
10 6623-21-4360 plate, lock 1
11 6691-21-4120 case, bearing 1
12 07000-03145  O-ring 1
13 6691-21-4160 gear, pump drive 1
14 6691-21-4170 shaft, pump drive 1
15 04000-01850 key 1
16 06000-06214  bearing, radial ball 2
17 6691-21-4190  ring, dowel 1
18 01658-26823  washer, lock 1
19 01530-06814  nut 1
20 6691-21-4130 spacer 1
21 6691-21-4140 cover 1
22 07000-03140  O-ring 1
23 01010-31035  bolt 5
24 01602-01030 washer 5
25 6710-23-4520 gear, pump drive 1
26 6710-23-4510 shaft 1
27 01050-31020  bolt 4
28 6645-22-4550  plate, lock 2
29 06000-06010  bearing, radial ball 2
30 04067-00080 ring, snap 1
31 6128-21-4540 spacer 1
33 04066-00050 ring, snap 1
34 6710-23-4410 case, bearing 1
35 07000-03100  O-ring 1
36 01010-31045  bolt 4
37 01602-01030  washer 2

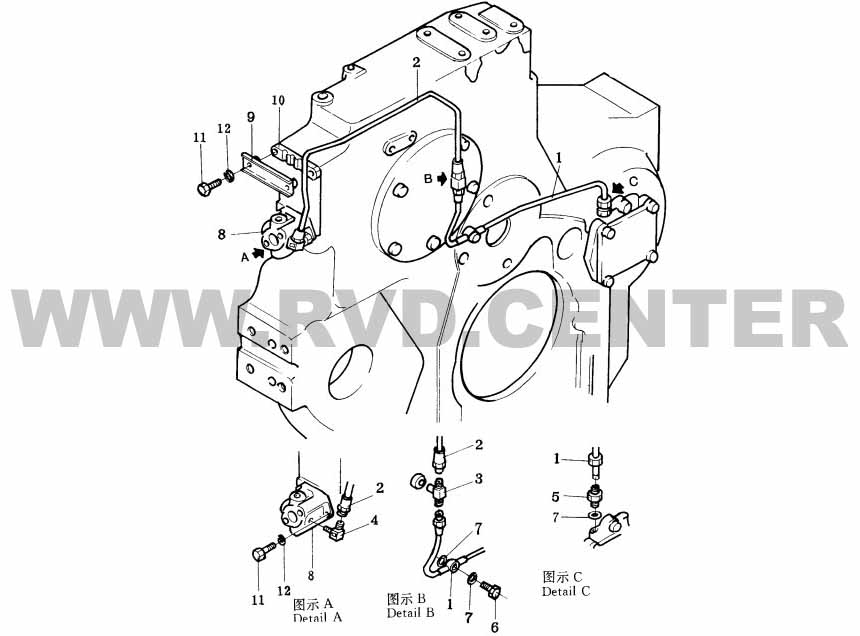

6. Масляный трубопровод

Каталожный номер Описание Количество
1 6710-53-9510 pipe 1
2 6691-51-9521 pipe 1
3 6691-51-9570 tee 1
4 07206-10610 elbow 1
5 6691-51-9580 connector 1
6 6600-01-3860 bolt 1
7 07003-01015 gasket 3
8 6691-51-9560 flange 1
9 6600-01-5930 clamp 1
10 6691-51-9540 clamp 1
11 01010-31030 bolt 4
12 01602-01030 washer 4

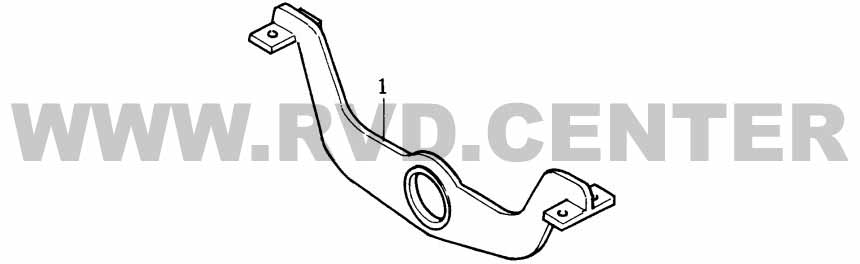

7. Переднее коромысло

Каталожный номер Описание Количество
1 6710-23-3710 support, front 1

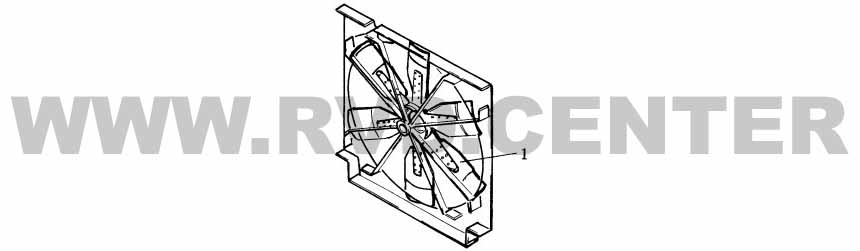

8. Вентилятор

Каталожный номер Описание Количество
1 600-613-1140 fan 1

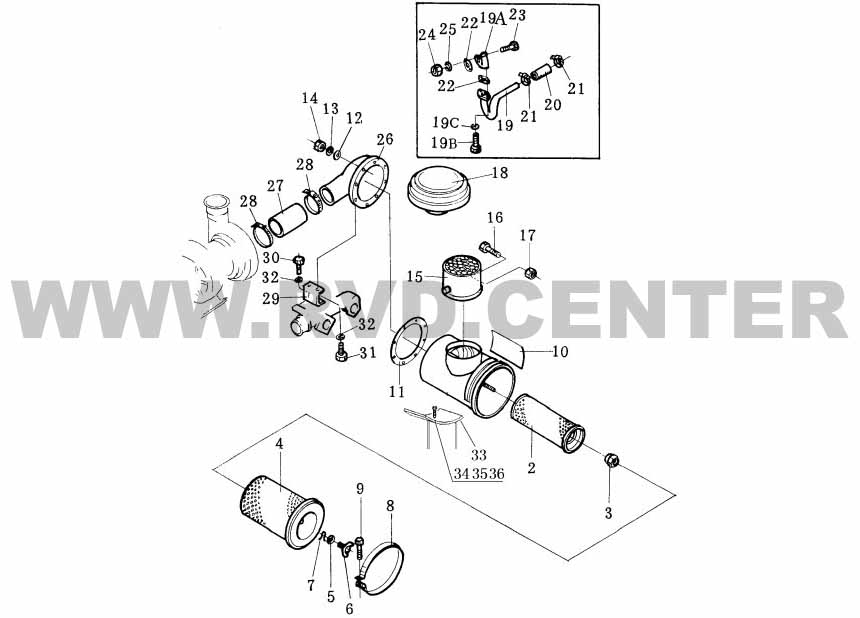

9. Воздухозаборник



Каталожный номер Описание Количество
6127-82-7106 air cleaner ass’y 1
1 6127-82-7115 body air cleaner 1
2 6127-81-7142 element, inner 1
3 600-181-4370 nut 1
4 6128-181-7320 element, outer 1
5 600-181-4440 washer, seal 1
6 600-181-4420 bolt, butterfly 1
7 600-181-4430 clip 1
8 6127-11-4360 band 1
9 6643-11-4641 bolt 1
10 09637-00160 data plate 1
11 6127-81-4821 gasket 1
12 01640-21016   washer 8
13 01602-01030 washer, spring 8
14 01580-01008 nut 8
15 6090-01-4250 precleaner ass’y 1
16 01016-31045 bolt 1
17 01580-11008 nut 1
18 600-181-4950 cap 1
19 6710-13-4770  pipe, joint 1
19A 6128-11-5302 valve ass’y 1
19B 01010-31050 bolt 2
19C 01602-01030   washer 2
20 6717-11-5960 hose 1
21 07281-00498 clamp 2
22 6128-11-5610 gasket 2
23 01010-31035 bolt 2
24 01580-01008 nut 2
25 01602-01030  washer 2
26 6710-13-4210 air, connector 1
27 6693-12-4360 hose 1
28 07281-01059 clamp 2
29 6711-11-4530 bracket, air connector 1
30 01010-31230 bolt 2
31 01010-31235 bolt 2
32 01602-01236 washer, spring 4
33 6710-13-4510 bracket 1
34 02011-70552 bolt 4
35 02310-11020 shim 4
36 01642-20810  washer 4

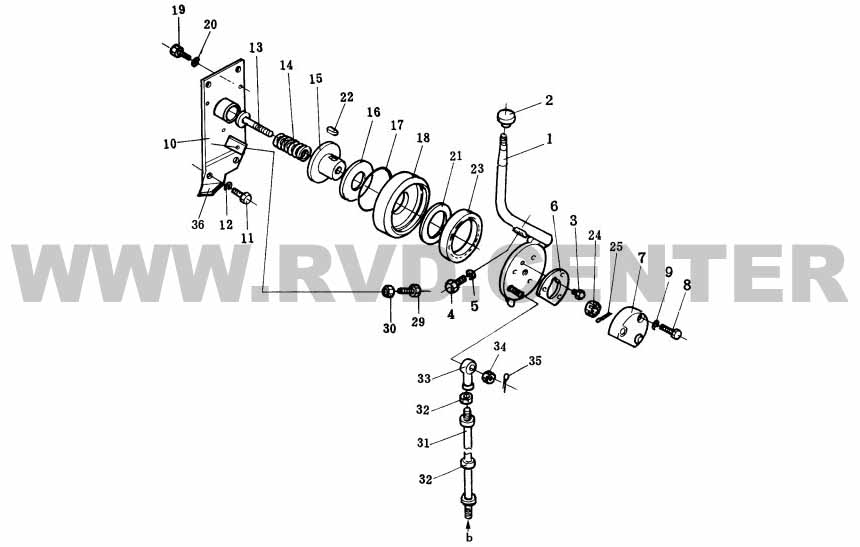

10. Механизм подачи топлива

Каталожный номер Описание Количество
1 175-43-42372 lever 1
2 09304-01250 knob 1
3 07042-20108 plug 1
4 01016-50860 bolt 1
5 01580-10806 nut 1
6 175-43-41542 washer 1
7 175-43-42351 cover 1
8 01010-50630 bolt 3
9 01602-20619 washer, spring 3
10 175-43-C1181 bracket 1
11 01010-51225 bolt 4
12 01643-31232 washer 4
13 175-43-34160 bolt 1
14 178-43-13130 spring 1
15 131-48-28130 collar 1
16 110-43-15171 plate 1
17 07000-02085 O-ring 1
18 175-43-34130 case 1
19 01010-50616 bolt 3
20 01602-20619 washer, spring 3
21 110-43-15171 plate 1
22 04000-00512 key 1
23 07012-00075 seal, oil 1
24 01592-11012 nut 1
25 04050-12018 pin, cotter 1
29 01016-50860 bolt 1
30 01580-10806 nut 1
31 175-43-24670 rod 1
32 175-54-33470 plug, taper 1
33 175-43-25170 end, rod 1
34 01593-11008 nut 1
35 04050-12018 pin, cotter 1
36 175-42-42660 bracket 1

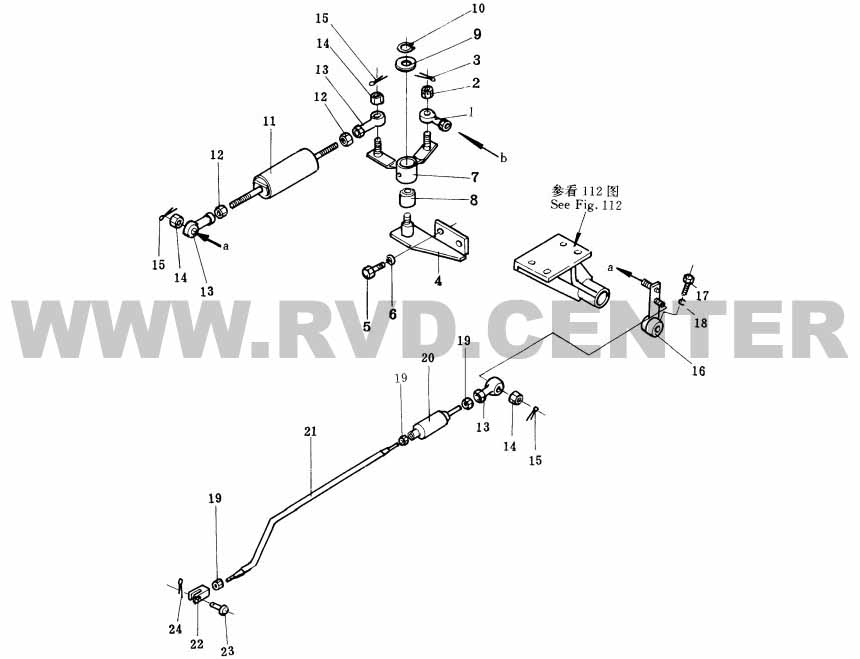

11. Механизм подачи топлива



Каталожный номер Описание Количество
1 175-43-25170 end, rod 1
2 01593-11008 nut 1
3 04050-12018 pin, cotter 1
4 175-43-41632 bracket 1
5 01010-51230 bolt 2
6 01643-31232 washer 2
7 175-43-41623 lever 1
8 01620-02016 bearing, needle 1
9 01640-21826 washer 1
10 04064-01812 ring, snap 1
11 175-43-C1191 rod ass’y 1
12 01582-11008 nut 2
13 04250-41056 end, rod 3
14 01593-11008 nut 3
15 04050-12018 pin, cotter 3
16 175-43-C1151 lever 1
17 01010-50830 bolt 1
18 01602-20825 washer, spring 1
19 01582-11008 nut 3
20 175-43-34500 absorber 1
21 175-43-C1121 rod 1
22 175-43-C1130 yoke 1
23 04205-10826 pin 1
24 04050-12012 pin, cotter 1

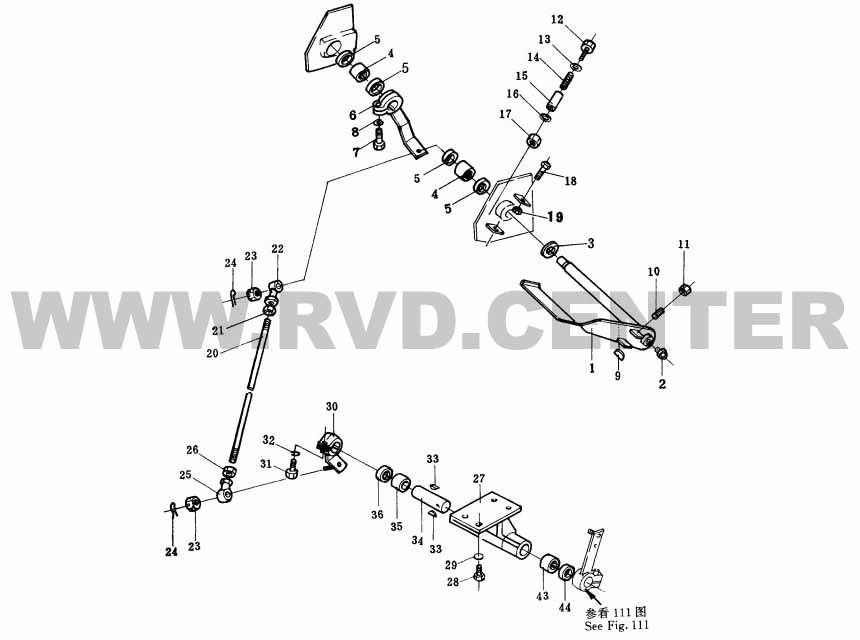

12. Педаль тормоза



Каталожный номер Описание Количество
1 154-43-14573 pedal 1
2 07020-01018 fitting, grease 1
3 01640-22032 washer 1
4 01620-02016 bearing, needle 2
5 06122-02004 seal, oil 4
6 171-05-01000 lever 1
7 01010-50830 bolt 1
8 01602-20825 washer, spring 1
9 04010-10519 key 1
10 175-43-35210 screw 1
11 01582-11008 nut 1
12 01010-51055 bolt 1
13 175-43-35230 washer 1
14 175-43-35190 spring 1
15 175-43-35220 fitting, grease 1
16 01643-31032 washer 1
17 01580-11008 nut 1
18 01016-50845 bolt 1
19 01580-10806 nut 1
20 04248-30836 rod 1
21 01580-10806 nut 1
22 04250-40847 end, rod 2
23 01590-10800 nut 2
24 04050-12016 pin, cotter 2
25 04250-60847 end, rod 1
26 01508-20805 nut 1
27 175-43-41671 bracket 1
28 01010-51235 bolt 4
29 01643-31232 washer 4
30 175-43-C1210 lever 1
31 01010-50830 bolt 1
32 01602-20825 washer, spring 1
33 04010-10519 key 2
34 175-43-41680 shaft 1
35 06120-02016 bearing, needle 2
36 06122-02004 seal, oil 2

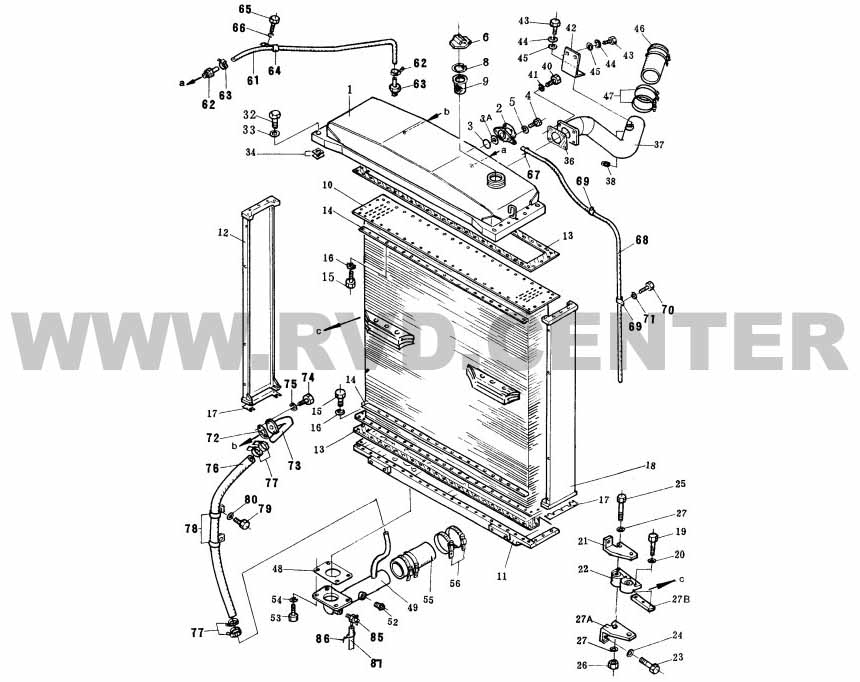

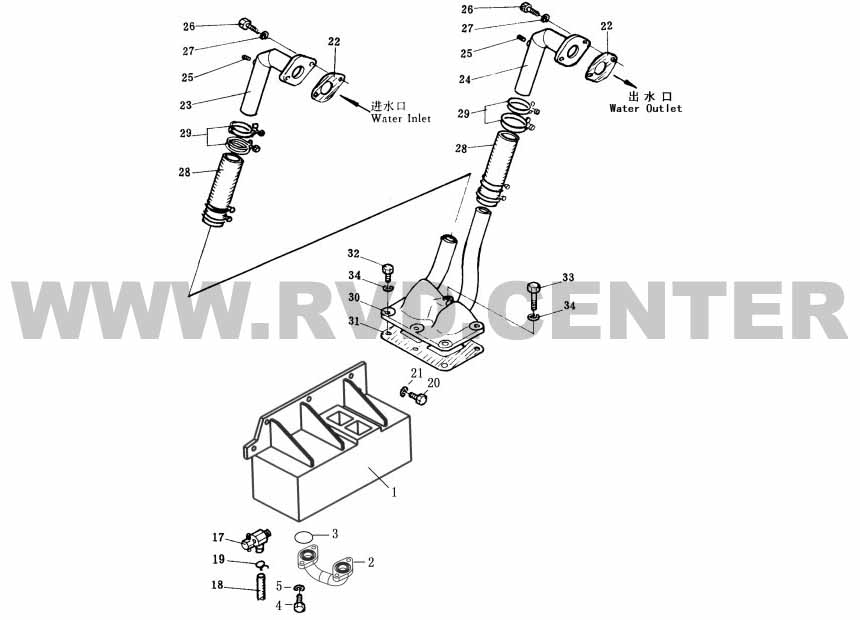

13. Радиатор в сборе

Каталожный номер Описание Количество
175-03-C1002  radiator ass’y, D-type 1
1 175-03-C1111  tank upper 1
2 154-03-11682  valve, pressure 1
3 07000-03045  O-ring 1
3A 175-03-32570  net screen 1
4 01010-51025  bolt 2
5 01602-21030  washer, spring 2
6 07053-10000  cap, filler 1
8 07057-03271  ring, snap 1
9 07056-00048  strainer, filler 1
10 175-03-32261  core, radiator D-type 1
11 175-03-31133  tank, lower 1
12 175-03-32930  plate(L.H) 1
13 175-03-31153  gasket 2
14 175-03-31181  plate 4
15 01010-51030  bolt 100
16 01602-21030  washer, spring 100
17 175-03-32290  plate 4
18 175-03-32940  plate(R.H) 1
19 01010-51075  bolt 6
20 01643-31032  washer 6
21 175-03-32961  bracket 2
22 195-03-22401  vibroshock ass’y 2
23 01010-51225  bolt 8
24 01643-31232  washer 8
25 01091-52290  bolt 4
26 01582-12218  nut 4
27 01643-32260  washer 16
27A 175-03-32951  bracket 2
27B 198-03-21530 plate 2
32 01011-51835 bolt 4
33 175-03-32650  collar 4
34 195-03-11570  shim 8
36 195-03-11340 gasket 1
37 175-03-C1320 tube, inlet 1
38 07042-20108 plug 1
40 01010-51230 bolt 4
41 01602-21236 washer, spring 4
42 175-03-C1340 bracket 1
43 01010-51225 bolt 3
44 01602-21236 washer, spring 3
45 01643-31232 washer 3
46 175-03-C1330 hose 1
47 07280-07249 clamp, hose 4
48 195-03-11361 gasket 1
49 175-03-C1350 tube 1
52 07042-00415 plug 1
53 01010-51235 bolt 4
54 01602-21236 washer, spring 4
55 175-03-C1380 hose 1
56 07280-08029 clamp, hose 4
61 175-03-C1420 hose 1
62 195-03-11530 nipple 2
63 07281-00197 clamp 2
64 195-03-11580 clip 1
65 01010-51020 bolt 1
66 01643-31032 washer 1
67 04059-01010 wire 1
68 195-03-13131 hose 1
69 195-03-11690 clip, overflow tube 2
70 01010-51220 bolt 2
71 01643-31232 washer 2
72 195-03-11980 gasket 1
73 175-03-C1121 tube 1
74 01010-51030 bolt 2
75 01602-21030 washer, spring 2
76 175-03-C1360 hose 1
77 07280-03826 clamp, hose 4
78 175-03-C1370 clip 2
79 01010-51225 bolt 2
80 01643-31232 washer 2
85 195-03-13241 valve, drain 1
86 04059-01010 wire, lock 1
87 175-03-31530 hose, drain 1

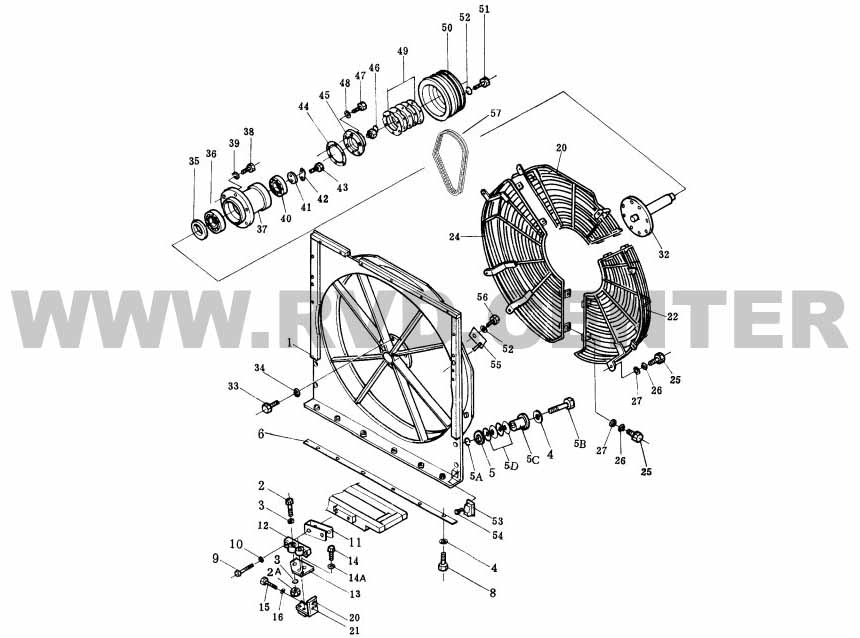

14. Вентилятор радиатора в сборе



Каталожный номер Описание Количество
1 175-03-C1142 guard 1
2 01091-52205 bolt 4
2A 01582-12218 nut 4
3 01643-32260 washer 20
4 01643-31232 washer 14
5 01643-32060 washer 10
5A 175-54-28770 ring 10
5B 01010-51275 bolt 10
5C 175-03-32232 collar 10
5D 175-54-27350  spring 40
6 175-03-32720  plate 1
8 01010-51225 bolt 4
9 01010-51245 bolt 4
10 01643-31232 washer 4
11 195-03-22270  shim 12
12 195-03-22501  vibroshock ass’y 2
13 175-03-32972  bracket 2
14 01010-51435 bolt 4
14A 01643-31445 washer 4
15 01010-51225 bolt 6
16 01643-31232 washer 6
20 175-03-32760  bracket(L.H) 2
21 175-03-32770  bracket(R.H) 2
22 175-03-C1241 net 1
23 175-03-C1250 net 1
24 175-03-C1261 net 1
25 01010-51235 bolt 14
26 01602-21236  washer, spring 14
27 01643-31232 washer 14
32 175-03-C1271  shaft 1
33 01010-51235 bolt 8
34 01602-21236 washer 8
35 07011-10090  seal, oil 1
36 06040-06212  bearing, ball 1
37 175-03-C1280  drum, bearing 1
38 01010-51240 bolt 6
39 01602-21236 washer 6
40 06040-06310  bearing, needle 1
41 195-03-11842  ring, snap 1
42 195-03-11851  shim, lock 1
43 01010-51030 bolt 2
44 195-03-11870  gasket 1
45 175-03-34380 cover 1
46 07020-01018  fitting, grease 1
47 01010-51030 bolt 3
48 01602-21030 washer 3
49 195-03-11880  shim, 1.0m 10
50 175-03-C1290  pully belt 1
50a 24M-03-00001  pully belt (TMY320) 1
51 01010-51260 bolt 6
52 01602-21236 washer 6
53 195-03-13150  gasket 2
54 01010-51020 bolt 4
55 175-03-32710  pin 1
56 01010-51230 bolt 1
57 04122-22279  fan belt 3
57a 04122-22274  fan belt (TMY320) 3

15. Масляный радиатор

Каталожный номер Описание Количество
1 175-03-2100A  oil cooler 1
2 24Y-03-01000  pipe 1
3 07000-03042  O-ring 2
4 01010-51230  bolt 4
5 01643-31232  washer 4
17 195-03-13241  valve, drain 1
18 175-03-31530  hose 1
19 04059-01010  wire, lock 1
20 01010-51645  bolt 5
21 01643-31645  washer 5
22 175-03-C2160  gasket 2
23 175-03-C2150  tube 1
24 175-03-C2220  tube 1
25 07042-20108  plug 2
26 01010-31030  bolt 4
27 01602-21030  washer, spring 4
28 07260-24122  hose 2
29 07280-05429  clamp 8
30 175-03-C2171  tube 1
31 175-03-C2180  gasket 1
32 01010-51030  bolt 5
33 01010-51070  bolt 1
34 01602-21030  washer, spring 6

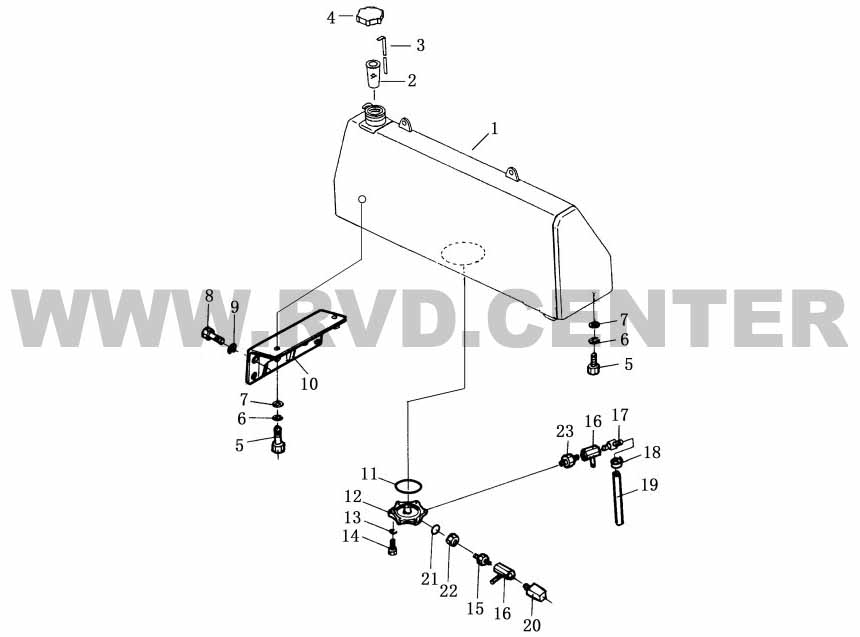

16. Топливный бак

Каталожный номер Описание Количество
1 171-04-01000  tank fuel 1
2 07056-18416    strainer net 1
3 171-04-00001  gauge 1
4 16Y-04C-02000  cap fuel tank 1
5 01010-52470  bolt 6
6 01643-32460 washer 6
7 01602-22472 washer 6
8 01010-52065 bolt 6
9 01643-32060 washer 6
10 24Y-04-20000 bracket 1
11 07000-05150 O-ring 1
12 24Y-04-00007 flange 1
13 01602-21236 washer 6
14 01010-51230 bolt 6
15 24Y-04-00008 nipple 1
16 07700-40460 valve 2
17 24Y-04-00004 nipple 1
18 07280-01210 clamp 1
19 07270-01265 tube 1
20 24Y-04-00009 elbow 1
21 07002-02434 O-ring 1
22 07239-12410 nut 1
23 24Y-04-00005 nipple 1

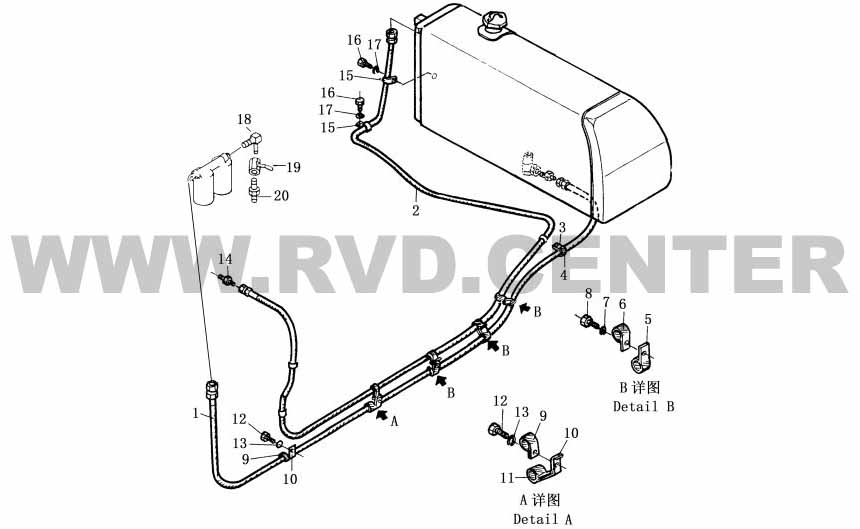

17. Топливопровод

Каталожный номер Описание Количество
1 24Y-04-40000 hose inlet 1
2 24Y-04-30000 hose outlet 1
3 08036-22514 clip 3
4 08035-03010 clamp 3
5 08035-03010 clamp 3
6 08036-22514 clip 3
7 01010-51016 bolt 3
8 01602-21030 washer 3
9 08036-22514 clip 2
10 24Y-04-00002 clamp 1
11 24Y-04-00003 tube 1
12 01010-51016 bolt 2
13 01602-21030 washer 2
14 24Y-04-00010 nipple 1
15 08036-22514 clip 3
16 01010-51016 bolt 2
17 01602-21030 washer 2
18 23Y-04-00007 nipple 1
19 07700-40460 valve 1
20 23Y-04-00008 nipple 1

18. Электрическая схема

Каталожный номер Описание Количество
1 171-07-03000 wiring harness 1
2 23Y-07E-03000 tie in 1
3 08035-02514 clip 1
4 08035-01512 clip 5
6 01010-51220 bolt 4
7 01643-31232 washer 4
8 D2300-00000 sensor, engine oil pressure 1
9 D2320-00000 sensor, water temperature 1
10 171-07-04000 wiring harness 1
11 08035-02510 clip 5
12 01010-51220 bolt 1
13 01643-31232 washer 1
14 01643-31032 washer 1
15 D2711-10500 horn 1
16 01010-50820 bolt 2
17 01643-30823 washer 2
18 D2401-07000 lamp ass’y 2
36 01010-51050 bolt 1
37 01643-31032 washer 1
39 D2160-00800 air indicator 1
40 23Y-07B-13000 cover  R.H 1
42 01010-51220 bolt 6
43 01643-31232 washer 6
44 23Y-07B-12000 cover  L.H 1
45 16Y-07C-10000 plate 2
46 23Y-07B-08000 wire, earth 1

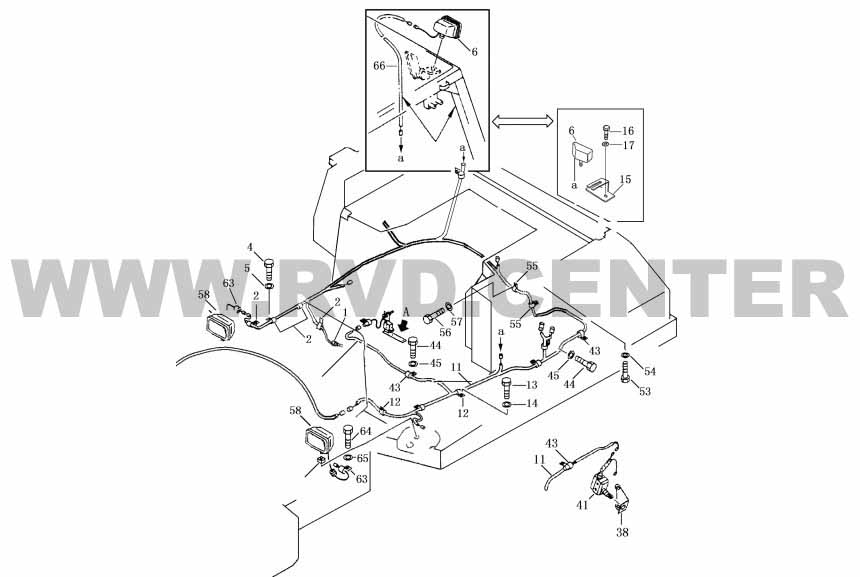

19. Электрическая схема

Каталожный номер Описание Количество
1 D2320-00000 sensor, oil temperature 1
2 08036-11214 clip 4
4 01010-51220 bolt 5
5 01643-31232 washer 5
6 D2401-07000 lamp 1
12 08036-01814 clip 4
13 01010-51220 bolt 3
14 01643-31232 washer 3
15 16Y-07C-00008 bracket 1
16 01010-51020 bolt 4
17 01643-31032 washer 4
38 154-06-36860 bracket 1
41 D2590-00800 switch, transmission 1
43 08036-11214 clip 7
44 01010-51220 bolt 6
45 01643-31232 washer 6
55 08036-11214 clip 2
56 01010-51220 bolt 2
57 01643-31232 washer 2
58 D2401-07000 lamp 2
63 08036-11214 clip 2
64 01010-51220 bolt 2
65 01643-31232 washer 2
66 171-07-02000 wire harness 1

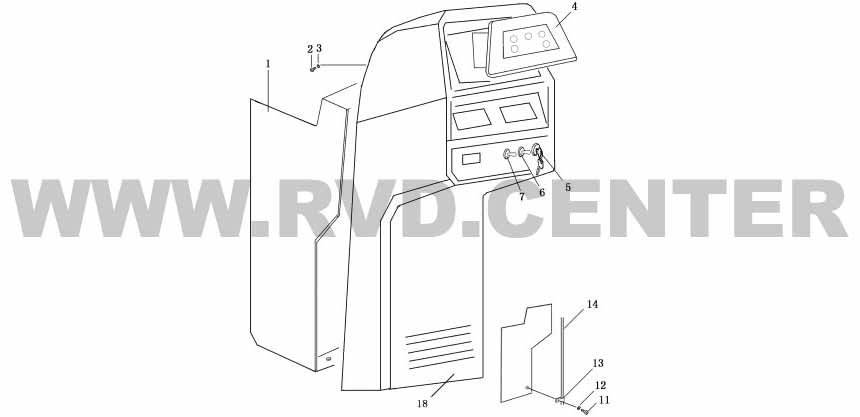

20. Приборная колонка

Каталожный номер Описание Количество
1 23Y-07B-11000 box 1
2 01220-30512 screw 4
3 01641-20508 washer 4
4 D2210-00000 combined instrument ass’y 1
4A D2102-01000 oil pressure gauge 1
4B D2112-12000 water temperature gauge 1
4C D2122-15000 oil temperature gauge 1
4D D2140-03200 voltage meter 1
4E D2170-00000 time meter 1
4F D2460-0000 alarm unit 1
5 D2500-00000 switch, starting 1
6 D2530-01500 switch, head lamp 1
7 D2530-01500 switch, rear lamp 1
11 01010—51016 bolt 1
12 01643—31032 washer 1
13 08035—02510 clip 1
14 17Y-07C-09000 wire 1

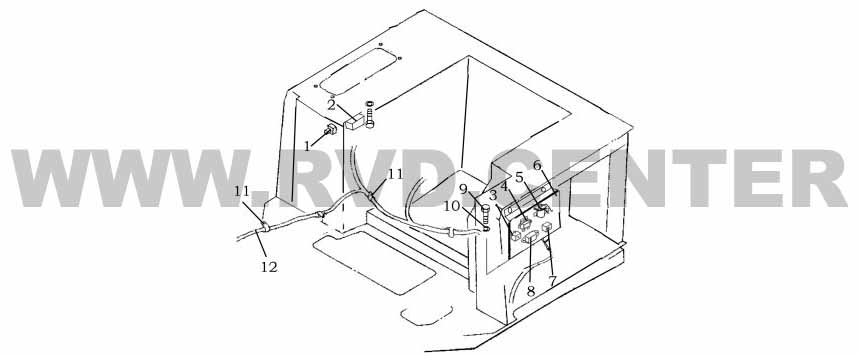

21. Коробка реле и предохранителей

Каталожный номер Описание Количество
1 08035-02512 switch,horn 1
2 D2650-01100 relay horn 1
3 D2660-02000 relay 1
4 3006300 safety  relay 1
5 216537 starting relay 1
6 171-07-08000 board 1
7 D2762-00100 fuse box 1
8 D2763-00900 fuse box 1
9 01010-51016 bolt 6
10 01643-31032 shim 6
11 08035-02512 clip 6
12 171-07-02000 wire 1

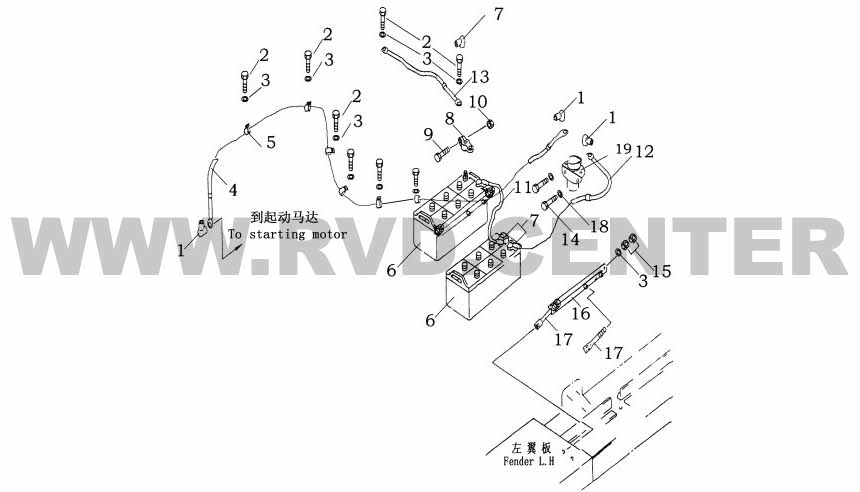

22. Аккумуляторы и переключатели

Каталожный номер Описание Количество
1 08038-00518 cap 3
2 01010-51016 bolt 8
3 01643-31032 washer 8
4 171-07-01000 cable 1
5 08035-12510 clip 6
6 01010-20000 (200AH) battery 2
7 08038-22511 cap 4
8 08000-00000 terminal“+” 2
08000-00001 terminal“-” 2
9 01010-30830 bolt 2
10 01580-00806 nut 2
    11 195-06-18581 cable 1
12 23Y-07B-03000 cable 1
13 23Y-07B-02000 cable 1
14 01010-50820 bolt 2
15 01580-11008 nut 4
16 195-06-18581 holder 2
17 175-06-39621 rod 4
18 01643-30823 washer 2
19 D2601-60000 relay 1
